Na pobrežnej ropnej plošine v Severnom mori funguje vysokotlakové vedenie plynu pri tlaku 350 barov a 120 °C. Príruby, ktoré spájajú časti potrubia, sú utesnenéTesnenia krúžkových spojovvyrobené z nehrdzavejúcej ocele SS316L. Tieto tesnenia musia odolať nielen extrémnemu tlaku a teplote procesnej tekutiny, ale aj neúnavnému náporu slanej hmly, vlhkosti a neustálemu pohybu mora. Porucha tesnenia tu nie je menšou nepríjemnosťou; ide o katastrofickú udalosť, ktorá môže viesť k požiaru, výbuchu, ekologickej katastrofe a stratám na životoch. Výber materiálu tesnenia je preto jedným z najdôležitejších rozhodnutí v offshore inžinierstve. SS316L sa ukázal ako preferovaný materiál pre tesnenia krúžkových spojov v týchto prostrediach, pretože ponúka jedinečnú kombináciu odolnosti proti korózii, mechanickej pevnosti a tepelnej stability, ktorej sa žiadny iný materiál nemôže vyrovnať za porovnateľnú cenu.
Tesnenia krúžkových spojov sú kovové tesnenia, ktoré sa používajú vo vysokotlakových a vysokoteplotných aplikáciách. Sú navrhnuté tak, aby zapadli do špeciálne opracovanej drážky na čele príruby a vytvorili tesnenie kov na kov, keď sú príruby zoskrutkované. Tesniace pôsobenie spočíva v deformácii tesniaceho materiálu do drážky, čím sa vytvorí tesný, nepriepustný spoj. Materiál tesnenia určuje jeho schopnosť odolávať korózii a mechanickému namáhaniu aplikácie. SS316L, nízkouhlíková verzia štandardnej nehrdzavejúcej ocele 316, je obzvlášť vhodná pre námorné a pobrežné prostredie, pretože má vynikajúcu odolnosť voči chloridovej jamkovej a štrbinovej korózii. oNingbo Kaxite Tesniace materiály Co., Ltd.Naša továreň vyrába tesnenia krúžkových spojov z SS316L a iných vysokovýkonných zliatin už viac ako 15 rokov a zdokonalili sme výber materiálov a výrobné procesy tak, aby spĺňali najnáročnejšie požiadavky offshore priemyslu.
Morské prostredie je jedným z najviac korozívnych prírodných prostredí na Zemi. Morská voda obsahuje približne 3,5 % rozpustených solí, predovšetkým chloridu sodného, spolu s menšími množstvami horčíkových, vápenatých a draselných solí. Tieto soli robia z morskej vody vynikajúci elektrolyt, ktorý urýchľuje elektrochemické korózne procesy. Pre kovové komponenty vytvára kombinácia chloridových iónov, rozpusteného kyslíka a vlhkosti neúprosný útok, ktorý môže časom spôsobiť degradáciu aj vysokokvalitných materiálov. V offshore aplikáciách sú výzvy ešte väčšie. Atmosféra je nasýtená soľnou hmlou, teploty kolíšu medzi tropickým teplom a arktickým chladom a mechanické namáhanie je intenzívne. Nižšie uvedená tabuľka sumarizuje kľúčové problémy s koróziou v morskom prostredí a na mori.
| Výzva proti korózii | Popis | Vplyv na tesnenia |
| Chloridová jamka | Lokalizovaný útok chloridových iónov | Dierky a degradácia povrchu |
| Štrbinová korózia | Útok v stagnujúcich oblastiach | Degradácia na tesniacich plochách |
| Galvanická korózia | Nepodobné kovy v kontakte | Zrýchlená korózia menej ušľachtilého kovu |
| Stresová korózia praskanie | Korózia pri namáhaní v ťahu | Náhle prasknutie a zlyhanie |
| Erozia Korózia | Vysokorýchlostné prúdenie tekutiny | Mechanické odstránenie ochranného oxidu |
Následky korózie v tesneniach krúžkových spojov sú vážne. Skorodované tesnenie môže stratiť svoju tesniacu silu, čo vedie k netesnostiam. Prasknuté tesnenie môže katastrofálne zlyhať. Na ropnej alebo plynárenskej plošine na mori môže netesnosť tesnenia uvoľniť horľavé uhľovodíky, čím vzniká riziko požiaru alebo výbuchu. V námornom potrubí môže únik spôsobiť kontamináciu životného prostredia. V odsoľovacom zariadení môže únik ohroziť kvalitu vody. Výber materiálu odolného voči korózii, akým je SS316L, preto nie je len preferenciou kvality; je to bezpečnostný imperatív. Naša továreň v Kaxite má rozsiahle skúsenosti s dodávkami tesnení krúžkových spojov pre námorné a pobrežné aplikácie a chápeme zásadný význam výberu materiálu v týchto prostrediach.
Pri výbere materiálu pre tesnenia krúžkových spojov v námornom a pobrežnom prostredí si inžinieri musia vybrať z množstva možností vrátane uhlíkovej ocele, nehrdzavejúcej ocele, duplexnej nehrdzavejúcej ocele a exotických zliatin, ako sú Inconel a Monel. Každý materiál má svoju vlastnú kombináciu odolnosti proti korózii, mechanickej pevnosti a nákladov. SS316L je často preferovanou voľbou, pretože ponúka najlepšiu rovnováhu medzi výkonom a nákladmi pre mnohé námorné aplikácie. Aby ste pochopili prečo, je užitočné porovnať SS316L s inými bežnými materiálmi. Nižšie uvedená tabuľka poskytuje porovnanie kľúčových vlastností týchto materiálov.
| Materiál | Odolnosť proti korózii v morskej vode | Mechanická pevnosť | náklady | Typická aplikácia |
| Uhlíková oceľ | Slabé (vyžaduje náter) | Vysoká | Nízka | Nekritické, suché aplikácie |
| SS304 | Stredná (tvorba jamiek v chloridoch) | Vysoká | Nízka | Všeobecné použitie, mierne prostredie |
| SS316L | Vynikajúce (odoláva tvorbe chloridov) | Vysoká | Stredná | Námorné, pobrežné, chemické spracovanie |
| Duplex SS | Výborne | Veľmi vysoká | Vysoká | Námorná loď s vysokým tlakom a vysokou teplotou |
| Inconel 625 | Výborne | Veľmi vysoká | Veľmi vysoká | Extrémne prostredie, kyslý plyn |
| Monel 400 | Výborne | Vysoká | Vysoká | Potrubie s morskou vodou, výmenníky tepla |
Kľúčovou výhodou SS316L oproti SS304 je obsah molybdénu. SS316L obsahuje 2-3% molybdénu, čo výrazne zlepšuje jeho odolnosť voči jamkovej a štrbinovej korózii v prostrediach s obsahom chloridov. SS304, ktorý neobsahuje molybdén, je náchylný na tvorbu jamiek v morskej vode, najmä v stojatých oblastiach, kde sa môžu koncentrovať chloridy. Duplexná nehrdzavejúca oceľ ponúka ešte vyššiu pevnosť a odolnosť proti korózii, je však drahšia a náročnejšia na opracovanie. Inconel a Monel ponúkajú najvyššiu úroveň odolnosti proti korózii, ale ich cena môže byť pre mnohé aplikácie príliš vysoká. SS316L ponúka najlepšiu kombináciu odolnosti proti korózii, mechanickej pevnosti a nákladov pre väčšinu námorných a pobrežných aplikácií prstencových tesnení.
„L“ v SS316L znamená „nízky obsah uhlíka“. Štandardný SS316 má maximálny obsah uhlíka 0,08%, zatiaľ čo SS316L má maximálny obsah uhlíka 0,03%. Tento rozdiel sa môže zdať malý, ale má významný vplyv na výkon materiálu pri zváraní a vysokoteplotných aplikáciách. Keď sa austenitické nehrdzavejúce ocele ako SS316 zahrejú na teploty medzi 425 °C a 815 °C, na hraniciach zŕn sa vytvoria zrazeniny karbidu chrómu. Tento proces je známy ako senzibilizácia. Tvorba karbidov chrómu vyčerpáva okolité oblasti chrómu, čím sa znižuje ich odolnosť proti korózii. V morskom prostredí sú citlivé oblasti vysoko náchylné na medzikryštalickú koróziu. Znížením obsahu uhlíka SS316L minimalizuje tvorbu karbidov chrómu, vďaka čomu je odolný voči senzibilizácii a medzikryštalickej korózii.
Nízky obsah uhlíka SS316L tiež zlepšuje jeho zvárateľnosť. Keď je SS316 zváraný, tepelne ovplyvnená zóna môže byť senzibilizovaná, ak je obsah uhlíka príliš vysoký. SS316L je možné vo väčšine aplikácií zvárať bez tepelného spracovania po zváraní, pretože nízky obsah uhlíka zabraňuje senzibilizácii. Toto je obzvlášť dôležité pre tesnenia krúžkových spojov, ktoré môžu byť vyrobené zváraním alebo opracovaním. V tabuľke nižšie sú zhrnuté kľúčové chemické a mechanické vlastnosti SS316L.
| Nehnuteľnosť | Špecifikácia |
| Uhlík (C) max | 0,03 % |
| chróm (Cr) | 16 – 18 % |
| nikel (Ni) | 10 – 14 % |
| molybdén (Mo) | 2 – 3 % |
| Mangán (Mn) max | 2,0 % |
| kremík (Si) max | 0,75 % |
| Fosfor (P) max | 0,045 % |
| Síra (S) max | 0,030 % |
| Pevnosť v ťahu | 485 - 690 MPa |
| Medza klzu (0,2 % offset) | 170 - 310 MPa |
| Predĺženie | 40 % min |
| Tvrdosť (Rockwell B) | 95 max |
V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. naša továreň používa iba certifikovaný materiál SS316L od renomovaných dodávateľov. Preverujeme chemické zloženie a mechanické vlastnosti každej šarže materiálu, ktorý dostaneme. Na našich hotových tesneniach tiež vykonávame testovanie medzikryštalickej korózie, aby sme sa uistili, že spĺňajú požiadavky normy ASTM A262 Practice E. Táto prísna kontrola kvality zaisťuje, že naše tesnenia krúžkových spojov poskytujú spoľahlivý výkon v najnáročnejších morských a pobrežných prostrediach.
Výkon krúžkového tesnenia závisí nielen od materiálu, ale aj od jeho geometrie. Tesnenie je navrhnuté tak, aby zapadlo do drážky na čele príruby. Keď sú príruby zoskrutkované, tesnenie sa stlačí a jeho materiál sa deformuje, aby vyplnil drážku a vytvoril tesnenie. Tvar tesnenia a drážky určuje tesniaci mechanizmus. Existuje niekoľko štandardných profilov kruhového tesnenia, z ktorých každý má svoje vlastné charakteristiky. Najbežnejšie sú typy R, RX a BX. Typ R je oválny alebo osemhranný krúžok, ktorý sa používa v štandardných aplikáciách. Typ RX je modifikovaný oválny krúžok, ktorý sa používa vo vysokotlakových aplikáciách. Typ BX je šesťhranný krúžok, ktorý sa používa vo vysokotlakových a vysokoteplotných aplikáciách. V tabuľke nižšie sú zhrnuté kľúčové charakteristiky týchto profilov.
| Profil | Tvar | Hodnotenie tlaku | Typická aplikácia |
| R | Oválne alebo osemuholníkové | Až 10 000 psi | Všeobecný účel, ústi studní |
| RX | Upravený oválny | Až 15 000 psi | Vyšší tlak, kyslá obsluha |

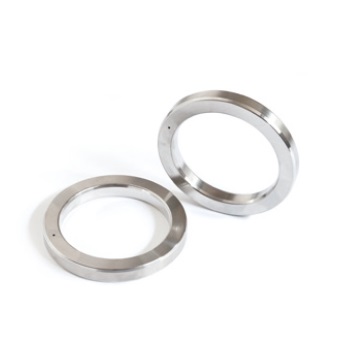

| BX | Šesťhranné | Až 20 000 psi | Vysoký tlak, vysoká teplota |
Výber profilu závisí od tlaku, teploty a povahy utesňovanej tekutiny. Typ R je najbežnejší a je vhodný pre širokú škálu aplikácií. Typ RX sa používa vo vysokotlakových aplikáciách a má mierne odlišnú geometriu, ktorá zlepšuje tesniaci výkon. Typ BX sa používa v najnáročnejších aplikáciách a je navrhnutý tak, aby poskytoval spoľahlivé utesnenie pri tlakoch až 20 000 psi. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. naša továreň vyrába tesnenia krúžkových spojov vo všetkých týchto profiloch v rôznych veľkostiach, aby vyhovovali štandardným špecifikáciám prírub.
Nasledujúca tabuľka poskytuje kľúčové špecifikácie výkonu pre naše tesnenia krúžkového spoja SS316L. Tieto špecifikácie sú založené na štandardnom testovaní a poskytujú sa ako referencia pre inžinierov a špecialistov na obstarávanie.
| Parameter | Špecifikácia | Testovací štandard |
| Materiál | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Tvrdosť | ≤ 160 HBW | ASTM E10 |
| Pevnosť v ťahu | ≥ 485 MPa | ASTM E8 |
| Medza klzu | ≥ 170 MPa | ASTM E8 |
| Predĺženie | ≥ 40 % | ASTM E8 |
| Medzikryštalická korózia | Pass | Cvičenie ASTM A262 E |
| Maximálna prevádzková teplota | 800 °C (nepretržite) | — |
| Maximálny prevádzkový tlak | 20 000 psi (v závislosti od profilu) | — |
| Povrchová úprava | Ra 1,6 µm max | — |
| Štandardné veľkosti | Profily R, RX, BX podľa API 6A | API 6A |
V našej továrni vyrábame tesnenia krúžkových spojov, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme tiež vyrobiť tesnenia na mieru pre špeciálne aplikácie. Náš proces kontroly kvality zahŕňa kontrolu rozmerov, certifikáciu materiálu a testovanie výkonu. Ku každej objednávke poskytujeme certifikát o zhode dokumentujúci materiálové zloženie, mechanické vlastnosti a výsledky skúšok. Táto úroveň dokumentácie je nevyhnutná pre offshore aplikácie, kde je rozhodujúca sledovateľnosť a zabezpečenie kvality.
Otázka 1: Aký je rozdiel medzi tesnením krúžkového spoja SS316 a SS316L?
Odpoveď: Hlavným rozdielom je obsah uhlíka. SS316 má maximálny obsah uhlíka 0,08%, zatiaľ čo SS316L má maximálny obsah uhlíka 0,03%. Nižší obsah uhlíka SS316L ho robí odolným voči senzibilizácii a medzikryštalickej korózii, čo je dôležité pri zváraných a vysokoteplotných aplikáciách. Pre morské a pobrežné prostredie je všeobecne preferovaný SS316L kvôli jeho vynikajúcej odolnosti proti korózii.
Otázka 2: Môžu sa krúžkové spoje SS316L použiť v servise kyslého plynu?
Odpoveď: SS316L sa neodporúča pre prevádzku s kyslým plynom (prostredia obsahujúce H2S), pretože je náchylný na praskanie sulfidovým napätím. Pre aplikácie kyslých plynov sa zvyčajne vyžaduje tvrdší materiál, ako je Inconel 625 alebo duplexná nehrdzavejúca oceľ. Výber materiálu tesnenia by mal byť založený na špecifickom zložení a podmienkach procesnej tekutiny. Náš technický tím vám môže poradiť najlepší materiál pre vašu aplikáciu.
Otázka 3: Aká je maximálna teplota, ktorú môžu vydržať tesnenia krúžkového spoja SS316L?
Odpoveď: Tesnenia krúžkových spojov SS316L vydržia nepretržité prevádzkové teploty až do 800 °C. Avšak pri teplotách nad 425 °C môže byť materiál náchylný na senzibilizáciu, ak nie je správne stabilizovaný. Pri vysokoteplotných aplikáciách je dôležité overiť, či bol materiál riadne tepelne spracovaný a testovaný na odolnosť proti medzikryštalickej korózii. Naša továreň poskytuje certifikáciu testovania medzikryštalickej korózie pre všetky vysokoteplotné tesnenia.
Otázka 4: Ako si vyberiem správny profil krúžkového tesnenia pre moju aplikáciu?
Odpoveď: Výber profilu závisí od tlaku, teploty a povahy tekutiny. Typ R je vhodný pre všeobecné aplikácie do 10 000 psi. Typ RX sa používa pre vyššie tlaky do 15 000 psi. Typ BX sa používa pre najnáročnejšie aplikácie do 20 000 psi. Špecifikácia príruby tiež určí požadovaný profil. Náš technický tím vám môže pomôcť pri výbere správneho profilu pre vašu konkrétnu aplikáciu.
Otázka 5: Aká dokumentácia sa dodáva s tesnením krúžkového spoja SS316L?
Odpoveď: Ku každej objednávke poskytujeme certifikát o zhode, dokumentujúci materiálové zloženie, mechanické vlastnosti a výsledky testov. To zahŕňa chemickú analýzu, výsledky skúšok ťahom, výsledky skúšok tvrdosti a výsledky skúšok medzikryštalickej korózie. Poskytujeme aj protokoly o rozmerových kontrolách a certifikát vysledovateľnosti materiálu. Táto dokumentácia je nevyhnutná pre zabezpečenie kvality a súlad s predpismi v námorných a pobrežných aplikáciách.
Tesnenia krúžkových spojov SS316L sú ideálnou voľbou pre námorné a pobrežné aplikácie, pretože ponúkajú jedinečnú kombináciu odolnosti proti korózii, mechanickej pevnosti a tepelnej stability. Obsah molybdénu v SS316L poskytuje vynikajúcu odolnosť proti chloridovej jamkovej a štrbinovej korózii, zatiaľ čo nízky obsah uhlíka zabraňuje senzibilizácii a medzikryštalickej korózii. Materiál môže byť opracovaný do rôznych profilov, aby vyhovoval tlakovým a teplotným požiadavkám aplikácie. A môže byť certifikovaný, aby spĺňal najprísnejšie normy kvality. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. má naša továreň odborné znalosti a vybavenie na výrobu tesnení krúžkových spojov SS316L, ktoré spĺňajú najnáročnejšie požiadavky offshore priemyslu.
Či už navrhujete novú pobrežnú platformu alebo udržiavate existujúcu, pozývame vás, aby ste kontaktovali náš technický tím a prediskutovali vaše požiadavky na tesnenie. Môžeme poskytnúť podrobné špecifikácie produktov, certifikácie materiálov a aplikačnú podporu. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre tesniace riešenia po celom svete.
Kontaktujte spoločnosť Ningbo Kaxite Sealing Materials Co., Ltdaby ste prediskutovali svoje požiadavky na tesnenie krúžkového spoja a zistili, ako môžu naše tesnenia SS316L splniť výzvy vašich námorných a pobrežných aplikácií.
