Vo vysokotlakovom plynovode alebo v hydrokrakovacej jednotke rafinérie musia prírubové spoje obsahovať tekutiny s tlakmi presahujúcimi 400 barov a teplotami, ktoré sa pohybujú od okolitého po viac ako 500 °C. Tesnenie, ktoré vykonáva túto tesniacu funkciu, nie je mäkký, stlačiteľný list. Je to pevný kovový krúžok – tesnenie krúžkového spoja – ktorý utesňuje mechanizmus, ktorý sa zásadne líši od mechanizmu bežného tesnenia. Tesnenie krúžkového spoja sa nespolieha na elasticitu gumového alebo grafitového materiálu. Spolieha sa na presnú aplikáciu predpätia skrutky, aby sa vynútil kontakt kov na kov medzi tesnením a drážkou príruby. Predpätie skrutky je sila, ktorá aktivuje tesniaci výkon tesnenia. Bez dostatočného predpätia nebude tesnenie krúžkového spoja tesniť. Pri nadmernom predpätí môže dôjsť k poškodeniu príruby alebo tesnenia. Predpätie skrutky je kritická premenná, ktorá určuje úspech alebo zlyhanie spoja.
Otázka, ako predpätie skrutky aktivuje tesniaci výkon tesnenia krúžkového spoja, je otázkou mechaniky a materiálovej vedy. Predpätie skrutky vytvára dosadacie napätie na tesnení, čo spôsobuje, že sa prispôsobí drážke príruby. Tesniaci materiál musí mať správnu tvrdosť, aby sa mierne deformoval a vyplnil mikroskopické nepravidelnosti na povrchu drážky. Príruba musí byť dostatočne pevná, aby vydržala predpätie bez poddajnosti. A skrutky musia byť utiahnuté kontrolovaným spôsobom, aby sa zabezpečilo rovnomerné rozloženie zaťaženia okolo krúžku. Tento článok bude skúmať mechaniku predpätia skrutky, konštrukciu tesnenia krúžkového spoja, úlohu tvrdosti tesnenia a praktické úvahy na dosiahnutie spoľahlivého tesnenia. Poskytneme tiež podrobné špecifikácie pre našeTesnenia krúžkových spojovz našej továrne v Ningbo Kaxite Tesniace materiály Co., Ltd.

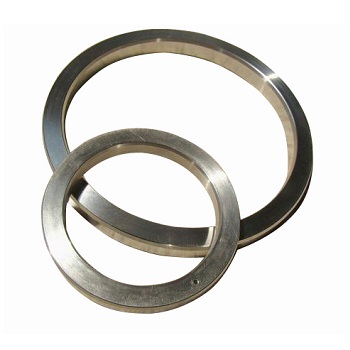

Tesnenie krúžkového spoja je kovový tesniaci prvok, ktorý sa používa vo vysokotlakových a vysokoteplotných prírubových spojoch. Typicky je vyrobený z pevného kovového krúžku s oválnym alebo osemhranným prierezom. Tesnenie je navrhnuté tak, aby zapadlo do presne obrobenej drážky na čele príruby. Keď sú príruby zoskrutkované, tesnenie sa stlačí medzi dve drážky, čím sa vytvorí tesnenie kov na kov. Tesniaci mechanizmus krúžkového tesnenia sa líši od tesniaceho mechanizmu mäkkého tesnenia. Mäkké tesnenie tesní tak, že sa prispôsobí povrchu príruby a vyplní mikroskopické nerovnosti. Tesnenie krúžkového spoja tesní miernou deformáciou kovu a vytvorením priameho kontaktu s drážkou. Kontaktné napätie v línii kontaktu je extrémne vysoké, čo vytvára tesnenie aj pri veľmi vysokých tlakoch. Nižšie uvedená tabuľka sumarizuje kľúčové charakteristiky krúžkového tesnenia.
| Funkcia | Popis |
| Materiál | Mäkké železo, uhlíková oceľ, nehrdzavejúca oceľ, Monel, Inconel |
| Prierez | Oválne alebo osemuholníkové |
| Tesniaci mechanizmus | Kontakt vedenia kov na kov |
| Hodnotenie tlaku | Až 10 000 psi (690 barov) a vyššie |
| Teplotné hodnotenie | -200°C až +850°C (v závislosti od materiálu) |
| Normy | API 6A, ASME B16.20 |
V Kaxite naša továreň vyrába tesnenia pre krúžkové spoje v rôznych materiáloch a veľkostiach, aby vyhovovali požiadavkám najnáročnejších aplikácií. Používame presné opracovanie, aby sme zabezpečili presné rozmery tesnenia a správnu povrchovú úpravu. Naše tesnenia sú certifikované podľa noriem API 6A a ASME B16.20, čo zaisťuje, že spĺňajú najvyššie úrovne kvality a spoľahlivosti.
Predpätie skrutky je napätie, ktoré vzniká v skrutkách pri ich uťahovaní. Je to sila, ktorá zovrie príruby dohromady a stlačí tesnenie. Bez predpätia skrutiek by príruby nedržali pohromade a tesnenie by nebolo stlačené. Predpätie skrutky je to, čo aktivuje tesniaci výkon tesnenia krúžkového spoja. Keď sú skrutky utiahnuté, sila predpätia sa prenáša cez príruby na tesnenie. Tesnenie je stlačené proti drážke, čím sa vytvorí vysokonapäťový kontakt, ktorý utesní spoj. Veľkosť predpätia určuje namáhanie tesnenia, ktoré následne určuje kvalitu tesnenia. Ak je predpätie príliš nízke, napätie v sede bude nedostatočné a spoj bude netesný. Ak je predpätie príliš vysoké, príruba alebo tesnenie sa môžu povoliť, čo tiež spôsobí netesnosť. Predpätie skrutky musí byť starostlivo vypočítané a kontrolované, aby sa zabezpečilo spoľahlivé utesnenie. Nižšie uvedená tabuľka ilustruje vzťah medzi predpätím skrutky a napätím tesnenia.
| Predpätie skrutiek (kN) | Napätie tesnenia (MPa) | Výkon tesnenia |
| 50 | 100 | nedostatočný; pravdepodobné, že dôjde k úniku |
| 100 | 200 | Okrajové; môže unikať pod tlakom |
| 150 | 300 | Dobrý; spoľahlivé tesnenie |
| 200 | 400 | Vynikajúci; optimálne tesnenie |
| 250 | 500 | nadmerné; riziko poddajnosti príruby |
V našej továrni poskytujeme našim zákazníkom podrobné odporúčania týkajúce sa skrutiek pre naše tesnenia krúžkových spojov. Špecifikujeme požadované predpätie skrutiek, spôsob uťahovania a požiadavky na mazanie. Náš technický tím vám môže pomôcť s výpočtom správneho predpätia pre vašu špecifickú kombináciu príruby a tesnenia. V prípade potreby ponúkame aj technickú podporu na mieste.
Tvrdosť tesnenia krúžkového spoja je kritickým faktorom jeho tesniaceho výkonu. Tesnenie musí byť dostatočne mäkké, aby sa pod predpätím skrutky mierne zdeformovalo, prispôsobilo sa drážke príruby a vytvorilo tesnenie. Musí však byť dostatočne tvrdý, aby odolal vytláčaniu a udržal si tvar pod vysokým tlakom. Tvrdosť tesnenia je určená materiálom, z ktorého je vyrobené. Mäkké železo je najjemnejší a najčastejšie používaný materiál. Je vhodný pre nízkotlakové a nízkoteplotné aplikácie. Uhlíková oceľ je tvrdšia a používa sa pre vyššie tlaky. Nerezová oceľ je ešte tvrdšia a poskytuje odolnosť proti korózii. Monel a Inconel sa používajú pre najnáročnejšie aplikácie, kde sa vyžaduje vysoká pevnosť a odolnosť proti korózii. Nižšie uvedená tabuľka sumarizuje tvrdosť a typické aplikácie bežných materiálov na tesnenie krúžkových spojov.
| Materiál | Tvrdosť (HB) | Maximálny tlak (bar) | Typická aplikácia |
| Mäkké železo | 90 - 120 | 100 | Nízkotlaková voda, para |
| Uhlíková oceľ | 120 - 150 | 250 | Ropa a plyn, všeobecný priemysel |
| Nerezová oceľ 304 | 150 - 180 | 400 | Chemický, petrochemický |
| Nerezová oceľ 316 | 150 - 180 | 400 | Korozívne prostredie |
| Monel | 150 – 200 | 500 | Morská voda, vysoká teplota |
| Inconel | 180 - 250 | 690 | Vysoká teplota, vysoký tlak |
oNingbo Kaxite Tesniace materiály Co., Ltd., vyrábame krúžkové tesnenia vo všetkých týchto materiáloch. Ponúkame tiež rad úrovní tvrdosti v rámci každého materiálu, aby vyhovovali rôznym aplikáciám. Náš inžiniersky tím vám môže pomôcť vybrať ten správny materiál a tvrdosť pre vaše špecifické požiadavky.
Drážka príruby je zapustená oblasť na čele príruby, do ktorej je umiestnené tesnenie krúžkového spoja. Rozmery a povrchová úprava drážky sú rozhodujúce pre tesniaci výkon tesnenia. Drážka musí byť opracovaná s presnými toleranciami, aby sa zabezpečilo správne usadenie tesnenia a rovnomerné kontaktné napätie. Uhol drážky, hĺbka drážky a šírka drážky ovplyvňujú tesniaci výkon. Povrchová úprava drážky musí byť dostatočne hladká, aby umožnila deformáciu tesnenia a vyplnenie mikroskopických nerovností, ale nie taká hladká, aby tesnenie nemohlo priľnúť k povrchu. Nasledujúca tabuľka sumarizuje parametre drážky pre kľúče pre štandardné tesnenia krúžkových spojov.
| Parameter | Špecifikácia | Dôležitosť |
| Uhol drážky | 23° ± 1° (oválny); 23° ± 1° (osemhranné) | Zabezpečuje správne sedenie a kontakt |
| Hĺbka drážky | Podľa API 6A / ASME B16.20 | Zabezpečuje úplné zachytenie tesnenia |
| Šírka drážky | Podľa API 6A / ASME B16.20 | Zaisťuje, že tesnenie sedí bez nadmernej vôle |
| Povrchová úprava (Ra) | 1,6 - 3,2 um | Umožňuje tesnenie uchopiť a utesniť |
| Plochosť | 0,05 mm na 100 mm | Zabezpečuje rovnomerné kontaktné napätie |
V našej továrni môžeme poskytnúť technickú podporu pri navrhovaní a obrábaní prírubových drážok. Ponúkame tiež službu kontroly drážok na overenie, či drážka spĺňa požiadavky príslušnej normy. Je to dôležité, pretože opotrebovaná alebo poškodená drážka môže zabrániť správnemu utesneniu aj nového tesnenia.
Výpočet predpätia skrutky je kritickým krokom pri navrhovaní a montáži tesnenia krúžkového spoja. Predpätie musí byť dostatočné na to, aby vytvorilo požadované dosadacie napätie na tesnení, ale nie také vysoké, aby uvoľnilo prírubu alebo skrutky. Výpočet berie do úvahy namáhanie tesnenia, rozmery príruby, veľkosť a materiál skrutiek a prevádzkový tlak a teplotu. Predpätie sa zvyčajne vypočíta pomocou ASME kódu kotla a tlakovej nádoby alebo ekvivalentného štandardu. Akonáhle je vypočítané predpätie, musí byť aplikované na skrutky kontrolovaným spôsobom. To sa zvyčajne vykonáva pomocou momentového kľúča alebo hydraulického napínača. Aby sa zabezpečilo rovnomerné rozloženie zaťaženia, musí sa dodržať vzor uťahovania. V tabuľke nižšie sú zhrnuté kľúčové kroky pri aplikácii predpätia skrutiek.
| Krok | Akcia | Účel |
| 1 | Vyčistite a skontrolujte prírubu a drážku | Zabezpečte, aby nevznikli nečistoty alebo poškodenie |
| 2 | Namažte skrutky a čelá matíc | Znížte trenie a zaistite konzistentné predpätie |
| 3 | Utiahnite skrutky v hviezdicovom vzore na 30 % cieľového krútiaceho momentu | Usaďte tesnenie a zarovnajte príruby |
| 4 | Utiahnite skrutky v hviezdicovom vzore na 60 % cieľového krútiaceho momentu | Postupne stláčajte tesnenie |
| 5 | Utiahnite skrutky v hviezdicovom vzore na 100 % cieľového krútiaceho momentu | Dosiahnite konečné predpätie |
| 6 | Po 24 hodinách skontrolujte krútiaci moment | Kompenzujte pĺznutie a relaxáciu |
V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. poskytujeme našim zákazníkom podrobné postupy skrutkovania pre naše tesnenia krúžkových spojov. Ponúkame tiež školenie a podporu na mieste, aby sme zaistili správne aplikovanie predpätia. Naším cieľom je pomôcť našim zákazníkom vždy dosiahnuť spoľahlivé tesnenie.
Kľúčové špecifikácie pre tesnenie krúžkového spoja zahŕňajú veľkosť tesnenia, tlakovú triedu, materiál, typ prierezu a tvrdosť. Nižšie uvedená tabuľka poskytuje súhrn typických špecifikácií našich tesnení krúžkových spojov.
| Špecifikácia | Rozsah | Poznámky |
| Veľkosť | 1/2" až 36" | Podľa API 6A / ASME B16.20 |
| Tlaková trieda | Trieda 150 až trieda 2500 | Tiež tlaky API 6A |
| Materiál | Mäkké železo, uhlíková oceľ, SS304, SS316, Monel, Inconel | Vybrané na základe aplikácie |
| Typ prierezu | Oválne (R), osemhranné (RX), vysokovýkonné (BX) | Vybrané na základe tlaku a drážky |
| Tvrdosť | Podľa materiálového štandardu | Vybrané na základe materiálu príruby |
| Povrchová úprava | Ra 1,6 - 3,2 um | Zabezpečuje správne sedenie |
| Normy | API 6A, ASME B16.20, DIN 2693 | Súlad s medzinárodnými normami |
V našej továrni vyrábame tesnenia krúžkových spojov, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť tesnenie tak, aby vyhovovalo špecifickým požiadavkám projektu, vrátane špeciálnych materiálov, špeciálnych veľkostí a špeciálnych prierezov. Náš inžiniersky tím vám môže pomôcť s výberovým procesom a poskytnúť podrobné technické údaje pre váš projekt.
Otázka 1: Aké je odporúčané predpätie skrutky pre tesnenie krúžkového spoja?
Odpoveď: Odporúčané predpätie skrutky závisí od veľkosti tesnenia, tlakovej triedy, materiálu tesnenia a materiálu príruby. Zvyčajne sa vypočítava pomocou ASME kódu kotla a tlakovej nádoby alebo ekvivalentného štandardu. Predpätie musí byť dostatočné na to, aby vytvorilo požadované dosadacie napätie na tesnení bez uvoľnenia príruby alebo skrutiek. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. poskytujeme podrobné odporúčania týkajúce sa skrutkovania pre každé z našich tesnení krúžkových spojov.
Otázka 2: Dá sa znovu použiť tesnenie krúžkového spoja?
Odpoveď: Vo všeobecnosti by sa tesnenie krúžkového spoja nemalo opätovne používať. Keď je tesnenie stlačené, plasticky sa deformuje, aby sa prispôsobilo drážke. Táto deformácia je trvalá a tesnenie sa nevráti do pôvodného tvaru. Opätovné použitie tesnenia krúžkového spoja môže spôsobiť netesnosť, pretože tesnenie už druhýkrát správne netesní. Priemyselným štandardom je výmena tesnenia pri každom otvorení spoja. Naša továreň odporúča pri každej montáži použiť nové tesnenie.
Otázka 3: Aký je rozdiel medzi oválnym a osemhranným tesnením krúžkového spoja?
Odpoveď: Oválne tesnenie (typ R) má zaoblený prierez a používa sa v štandardných aplikáciách. Osemhranné tesnenie (typ RX) má plochý prierez, ktorý poskytuje účinnejšie tesnenie pri vyšších tlakoch. Osemhranné tesnenie vyžaduje iný dizajn drážky ako oválne tesnenie. Voľba medzi nimi závisí od triedy tlaku a drážky príruby. Náš inžiniersky tím vám môže pomôcť vybrať správny typ pre vašu aplikáciu.
Otázka 4: Ako zistím, či mi uniká tesnenie krúžkového spoja?
Odpoveď: Medzi príznaky netesného tesnenia krúžkového kĺbu patrí viditeľná tekutina alebo plyn unikajúci z kĺbu, pokles tlaku v systéme a prítomnosť syčiaceho zvuku. Ak máte podozrenie na netesnosť, spoj by mal byť odtlakovaný a okamžite skontrolovaný. Tesnenie by sa malo vymeniť a drážka príruby by sa mala skontrolovať, či nie je poškodená. Úniky môžu byť nebezpečné, najmä pri vysokotlakových alebo toxických prevádzkach, preto by sa nemali nikdy ignorovať.
Otázka 5: Aký je správny vzor utiahnutia príruby tesnenia krúžkového spoja?
Odpoveď: Správny vzor uťahovania je hviezdicový vzor, kde sa skrutky uťahujú v krížovom poradí. Skrutky by mali byť utiahnuté vo viacerých stupňoch, typicky 30 %, 60 % a 100 % cieľového krútiaceho momentu. To zaisťuje, že tesnenie je stlačené rovnomerne a že príruby zostanú rovnobežné. Po počiatočnom utiahnutí by sa mal krútiaci moment skontrolovať po 24 hodinách, aby sa kompenzovalo dotvarovanie a uvoľnenie. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. poskytujeme podrobné postupy uťahovania našich tesnení krúžkových spojov.
Predpätie skrutky je sila, ktorá aktivuje tesniaci výkon tesnenia krúžkového spoja. Bez dostatočného predpätia sa tesnenie nemôže deformovať a vytvárať vysokonapäťový kontakt, ktorý je potrebný na utesnenie vysokotlakových a vysokoteplotných spojov. Predpätie skrutky sa musí starostlivo vypočítať, aplikovať a kontrolovať, aby sa zaistilo spoľahlivé utesnenie. Materiál tesnenia, drážka príruby a postup skrutkovania zohrávajú úlohu pri výkone tesnenia. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. má naša továreň odborné znalosti a skúsenosti na výrobu tesnení krúžkových spojov, ktoré spĺňajú najnáročnejšie požiadavky. Používame vysokokvalitné materiály, presné obrábanie a prísne testovanie, aby sme zaistili, že každé nami vyrobené tesnenie bude poskytovať spoľahlivý výkon. Poskytujeme tiež komplexnú technickú podporu, ktorá pomáha našim zákazníkom dosiahnuť úspešné tesnenie.
Či už navrhujete nový vysokotlakový systém alebo udržiavate existujúci, pozývame vás, aby ste sa obrátili na náš technický tím a prediskutovali vaše požiadavky. Môžeme poskytnúť špecifikácie produktu, odporúčania týkajúce sa skrutiek a podporu na mieste. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre tesniace aplikácie po celom svete.
Kontaktujte spoločnosť Ningbo Kaxite Sealing Materials Co., Ltdprediskutovať vaše požiadavky na tesnenie krúžkového spoja a zistiť, ako môžu naše produkty zabezpečiť spoľahlivé utesnenie vo vašich najnáročnejších aplikáciách.
