V petrochemickom priemysle môže únik z jednej príruby na vysokotlakovom hydrokraku spustiť núdzové odstavenie, ktoré stojí viac ako 500 000 USD za deň v strate výroby. V elektrárni môže únik pary na vstupnej prírube turbíny spôsobiť nútený výpadok, ktorý trvá niekoľko dní. Nie sú to zriedkavé udalosti. Sú priamym dôsledkom porúch tesnení a predstavujú jeden z najvýznamnejších zdrojov neplánovanej údržby a výrobných strát v ťažkom priemysle. Komponentom v centre tejto výzvy je tesnenie. A medzi tesneniami sa jeden dizajn ukázal ako mimoriadne účinný pri predchádzaní týmto nákladným poruchám: tesnenie krúžkového spoja.
Tesnenie krúžkového spoja je kovový tesniaci prvok, ktorý sa používa vo vysokotlakových a vysokoteplotných aplikáciách, kde sa o spoľahlivosti nedá vyjednávať. Na rozdiel od mäkkých tesnení, ktoré sa pri vytváraní tesnenia spoliehajú na stlačiteľnosť, tesnenie krúžkového spoja vytvára tesnenie prostredníctvom presného kontaktu kov na kov medzi tesnením a drážkou na plochách prírub. Tento dizajn poskytuje tesnenie, ktoré je odolné voči prasknutiu, vysoko odolné voči tepelným cyklom a schopné odolať tlakom, ktoré by zničili iné typy tesnení. Výsledkom je dramatické zníženie neplánovanej údržby a výrobných strát. Tento článok vysvetlí, ako to krúžkové tesnenie dosahuje, pričom preskúma jeho dizajn, materiály, inštaláciu a výkon v najnáročnejších priemyselných prostrediach. V Ningbo Kaxite Sealing Materials Co., Ltd. naša továreň vyrábaTesnenia krúžkových spojovuž viac ako dve desaťročia a z prvej ruky sme videli, ako môže správne tesnenie zmeniť spoľahlivosť závodu.
Tesnenie krúžkového spoja je pevný kovový tesniaci krúžok, ktorý je opracovaný na presné rozmery a navrhnutý tak, aby zapadol do zodpovedajúcej drážky obrobenej do plôch prírub. Tesnenie má typicky oválny alebo osemuholníkový prierez a je dostupné v rade štandardných veľkostí definovaných API 6A a ASME B16.20. Keď sú skrutky príruby utiahnuté, tesnenie je stlačené medzi dvoma plochami drážok. Kov sa mierne deformuje a vytvára tesné tesnenie s líniovým kontaktom. Toto sa zásadne líši od mäkkého tesnenia, ktoré sa spolieha na stlačiteľnosť materiálu na vyplnenie nedokonalostí na povrchu príruby. Tesnenie krúžkového spoja sa spolieha na presnú geometriu drážky a tesnenia, aby sa vytvorilo tesnenie, ktoré je robustné a spoľahlivé.
Kľúčovou výhodou prstencového tesnenia je jeho odolnosť voči prasknutiu. V mäkkom tesnení je tesniaci prvok uzavretý medzi plochami prírub, ale nie je mechanicky zaistený na mieste. Ak vnútorný tlak prekročí tlakovú silu skrutiek, tesnenie môže byť vytlačené zo spoja – jav známy ako prasknutie. Ide o katastrofickú poruchu, ktorá uvoľňuje procesnú tekutinu a môže spôsobiť zranenie alebo smrť. Tesnenie krúžkového spoja sa nemôže vyfúknuť, pretože je mechanicky zachytené v drážke. Drážka funguje ako ochranná nádoba a tesnenie je v nej stlačené. Aj keď dôjde k strate zaťaženia skrutky, tesnenie zostáva na mieste a zachováva tesnenie. Toto je kritická bezpečnostná funkcia vo vysokotlakových aplikáciách.
Nižšie uvedená tabuľka porovnáva konštrukčné vlastnosti a výkonové charakteristiky kruhových tesnení a mäkkých tesnení.
| Funkcia | Tesnenie krúžkového spoja | Mäkké tesnenie (plech) |
| Tesniaci mechanizmus | Kontakt vedenia kov na kov | Kompresia z mäkkého materiálu |
| Odolnosť proti prefúknutiu | Vynikajúce (mechanicky zachytené) | Slabé (možno vytlačiť) |
| Hodnotenie tlaku | Až 10 000 psi (690 barov) | Až 1 000 psi (69 barov) |
| Teplotné hodnotenie | Až 1 000 °C (v závislosti od materiálu) | Až 500°C (v závislosti od materiálu) |
| Opätovná použiteľnosť | Neodporúča sa | Neodporúča sa |
| Typické aplikácie | Vrty, potrubia, rafinérie, elektrárne | Všeobecné priemyselné potrubia, nízkotlakové systémy |

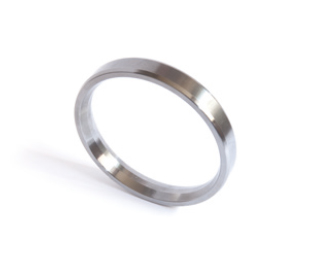

Dizajn krúžkového tesnenia je štandardizovaný, aby sa zabezpečila zameniteľnosť. Najbežnejšie štýly sú typ R (oválny alebo osemuholníkový), typ RX (pre vyššie tlaky) a typ BX (pre extrémne vysoké tlaky). Každý štýl má špecifickú geometriu drážky a menovitý tlak. ONingbo Kaxite Tesniace materiály Co., Ltd., vyrábame všetky tri štýly v rade materiálov, aby sme splnili požiadavky rôznych aplikácií.
Tesnenie kov na kov prstencového tesnenia je kľúčom k jeho schopnosti zabrániť prasknutiu a úniku. Keď sú skrutky príruby utiahnuté, tesnenie sa pritlačí k plochám drážok. Počiatočný kontakt je líniový kontakt - zakrivený povrch tesnenia sa stretáva s plochým povrchom drážky. Keď sa zaťaženie skrutky zvyšuje, kov na kontaktnej línii sa plasticky deformuje a vytvára širšiu kontaktnú plochu. Táto deformácia je obmedzená na veľmi malú oblasť a vytvára tesnenie, ktoré je tesné aj pružné. Tesnenie je tesné, pretože kontakt kov na kov eliminuje mikroskopické medzery, ktoré by umožňovali únik tekutiny. Je pružný, pretože elastická deformácia tesnenia a príruby umožňuje kĺbu prispôsobiť sa malým pohybom bez straty kontaktu.
Geometria drážky je rozhodujúca pre výkon tesnenia. Drážka je opracovaná do presného uhla (zvyčajne 23° pre tesnenia typu R) a hĺbky. Keď je tesnenie stlačené, klinové pôsobenie drážky tlačí materiál tesnenia do tesného kontaktu s plochami drážky. Tým sa vytvorí tesnenie, ktoré sa s rastúcim tlakom stáva pevnejším. Toto je známe ako tlakovo napájané tesnenie. Čím vyšší je vnútorný tlak, tým viac je tesnenie pritlačené k čelám drážky a tým je tesnenie tesnejšie. Je to opak mäkkého tesnenia, ktoré môže byť vytlačené zo spoja vysokým tlakom. Nižšie uvedená tabuľka ukazuje vzťah medzi vnútorným tlakom a tesniacou silou pre tesnenie krúžkového spoja.
| Vnútorný tlak (bar) | Tesniaca sila (N/mm) | Kontaktný stres (MPa) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Tlakom poháňané tesnenie je to, čo robí tesnenie krúžkového spoja tak účinným pri predchádzaní prasknutiu. Aj keď sa zaťaženie skrutky zníži v dôsledku tepelnej rozťažnosti alebo relaxácie, vnútorný tlak naďalej napája tesnenie. Toto je kritická bezpečnostná funkcia vo vysokotlakových aplikáciách. V našej továrni testujeme každú dávku tesnení krúžkových spojov, aby sme overili ich tesniaci výkon pod tlakom. Používame hydraulické testovacie zariadenie, ktoré aplikuje vnútorný tlak na testovaciu prírubu a meria mieru úniku. Naše tesnenia neustále dosahujú miery úniku, ktoré sú hlboko pod povolenými limitmi API 6A a ASME B16.20.
Materiál, z ktorého je kruhové tesnenie vyrobené, určuje jeho schopnosť odolávať korozívnym a tepelným podmienkam aplikácie. Tesnenie vyrobené z nesprávneho materiálu predčasne zlyhá, čo vedie k neplánovanej údržbe a strate výroby. Najbežnejšími materiálmi pre krúžkové tesnenia sú mäkké železo, nízkouhlíková oceľ, nehrdzavejúca oceľ (304, 316, 321) a exotické zliatiny ako Inconel, Monel a Hastelloy. Každý materiál má špecifický rozsah odolnosti voči teplote a korózii. Výber materiálu musí byť založený na procesnej kvapaline, prevádzkovej teplote a požadovanej životnosti.
Mäkké železo je najhospodárnejší materiál a je vhodné pre nízkoteplotné, nekorozívne aplikácie. Pre trochu náročnejšie aplikácie sa používa nízkouhlíková oceľ. Nehrdzavejúca oceľ 304 a 316 sú ťahúňmi v priemysle, ponúkajú dobrú odolnosť proti korózii a pevnosť pri vysokých teplotách. Nerezová oceľ 321 je stabilizovaná titánom, aby sa zabránilo medzikryštalickej korózii pri vysokých teplotách. Inconel a Monel sa používajú v najagresívnejších prostrediach, ako sú prostredia obsahujúce chloridy alebo vysokoteplotnú paru. Nižšie uvedená tabuľka poskytuje návod na limity teploty a korózie bežných materiálov na tesnenie krúžkových spojov.
| Materiál | Max. Teplota (°C) | Odolnosť proti korózii | Typické aplikácie |
| Mäkké železo | 400 | Chudák | Nízkotlakové, nekorozívne služby |
| Nízkouhlíková oceľ | 500 | Spravodlivé | Všeobecné priemyselné potrubia |
| Nerezová oceľ 304 | 700 | Dobre | Väčšina rafinérskych a petrochemických služieb |
| Nerezová oceľ 316 | 800 | Veľmi dobré | Korozívne prostredie, para s vysokou teplotou |
| Nerezová oceľ 321 | 900 | Veľmi dobré | Vysokoteplotné aplikácie |
| Inconel 625 | 1 000 | Výborne | Extrémna teplota, vysoko korozívna |
| Monel 400 | 800 | Výborne | Prostredia obsahujúce chloridy |
Výber správneho materiálu je kritickým inžinierskym rozhodnutím. Tesnenie, ktoré nie je odolné voči procesnej kvapaline, bude korodovať, stratiť svoju tesniacu schopnosť a potenciálne kontaminovať proces. Tesnenie, ktoré nie je dimenzované na prevádzkovú teplotu, zmäkne alebo tečie, stráca svoje predpätie a umožňuje únik. V Kaxite úzko spolupracujeme s našimi zákazníkmi na výbere optimálneho materiálu pre každú aplikáciu. Udržiavame komplexnú databázu materiálovej kompatibility a môžeme poskytnúť konkrétne odporúčania na základe podmienok procesu. Táto služba je jedným zo spôsobov, ako pomáhame našim zákazníkom znižovať neplánovanú údržbu a výrobné straty.
Najodolnejšie krúžkové tesnenie na svete zlyhá, ak nie je správne nainštalované. Inštalácia je kritickým faktorom spoľahlivosti tesnenia. Najčastejšie chyby pri inštalácii sú: opätovné použitie tesnenia, ktoré už bolo stlačené, poškodenie tesnenia počas manipulácie, nevyčistenie drážky a použitie nerovnomerného uťahovacieho momentu skrutky. Každá z týchto chýb môže viesť k predčasnému zlyhaniu. Správna inštalácia je systematický proces, ktorý je potrebné starostlivo dodržiavať.
Prvým krokom je kontrola tesnenia a drážky. Tesnenie musí byť bez chýb, ako sú škrabance, preliačiny alebo korózia. Drážka musí byť čistá, suchá a bez akýchkoľvek nečistôt alebo starého materiálu tesnenia. Akékoľvek poškodenie drážky sa prenesie na tesnenie, čo zabráni správnemu utesneniu. Druhým krokom je inštalácia tesnenia do drážky. S tesnením by sa malo zaobchádzať opatrne, aby nedošlo k poškodeniu. Mal by sa umiestniť do drážky a skontrolovať, či je správne usadený. Tretím krokom je zarovnanie prírub. Príruby musia byť rovnobežné a zarovnané v rámci špecifikovaných tolerancií. Nesprávne nastavenie spôsobí nerovnomerné zaťaženie tesnenia a môže viesť k úniku.
Štvrtým krokom je utiahnutie skrutiek. Toto sa musí vykonať v hviezdicovom alebo krížovom vzore, vo viacerých prechodoch, aby sa zabezpečilo rovnomerné nakladanie. Konečný uťahovací moment skrutiek by mal zodpovedať špecifikáciám výrobcu príruby. Použitie kalibrovaného momentového kľúča je nevyhnutné. Nižšie uvedená tabuľka poskytuje súhrn krokov inštalácie a kľúčové body, ktoré je potrebné skontrolovať.
| Krok | Akcia | Kontrola kľúča |
| 1 | Skontrolujte tesnenie a drážku | Bez chýb, čisté a suché |
| 2 | Nainštalujte tesnenie do drážky | Správne sediaci |
| 3 | Zarovnajte príruby | Paralelné a centrované |
| 4 | Utiahnite skrutky v hviezdicovom vzore | Viacnásobné prejazdy, rovnomerný krútiaci moment |
| 5 | Záverečná kontrola krútiaceho momentu | Podľa špecifikácie |
V našej továrni poskytujeme podrobné pokyny na inštaláciu s každým tesnením krúžkového spoja, ktoré dodávame. Našim zákazníkom ponúkame aj školenie o inštalácii na mieste. Náš technický tím je pripravený pomôcť s akýmikoľvek otázkami pri inštalácii. Dodržiavaním týchto postupov môžu naši zákazníci zabezpečiť, aby ich tesnenia krúžkových spojov poskytovali dlhodobú spoľahlivosť, ktorá je nevyhnutná na zníženie neplánovanej údržby a výrobných strát.
Celkové náklady na vlastníctvo (TCO) tesnenia krúžkového spoja zahŕňajú počiatočnú nákupnú cenu, náklady na inštaláciu, náklady na údržbu a náklady na poruchu. Zatiaľ čo počiatočná nákupná cena tesnenia krúžkového spoja je vyššia ako cena mäkkého tesnenia, celkové náklady na vlastníctvo sú často nižšie, pretože tesnenie krúžkového spoja vydrží dlhšie a zlyhá menej často. Jedno zlyhanie mäkkého tesnenia môže stáť stovky tisíc dolárov v strate výroby, zatiaľ čo tesnenie krúžkového spoja môže tomuto zlyhaniu zabrániť. Nižšie uvedená tabuľka poskytuje porovnanie TCO tesnenia krúžkového spoja a mäkkého tesnenia za obdobie 10 rokov.
| Komponent nákladov | Tesnenie krúžkového spoja | Mäkké tesnenie |
| Počiatočná nákupná cena (za jednotku) | 50 dolárov | 10 dolárov |
| Počet výmen (10 rokov) | 2 | 6 |
| Celková nákupná cena | 100 dolárov | 60 dolárov |
| Montážna práca (10 rokov) | 200 dolárov | 600 dolárov |
| Náklady na zlyhanie (10 rokov) | 0 USD | 50 000 dolárov |
| Celkové náklady na vlastníctvo | 300 dolárov | 50 660 dolárov |
Tabuľka ukazuje, že TCO tesnenia krúžkového spoja je výrazne nižšia ako cena mäkkého tesnenia, a to aj napriek vyššej počiatočnej nákupnej cene. Úspory vyplývajú zo zníženého počtu výmen, nižšej inštalačnej práce a eliminácie nákladov na poruchy. Toto je ekonomický argument pre použitie tesnení krúžkových spojov vo vysokotlakových a vysokoteplotných aplikáciách. Náklady na jednu poruchu ďaleko prevyšujú náklady na samotné tesnenie. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. pomáhame našim zákazníkom vypočítať celkové náklady na vlastníctvo ich tesniacich riešení. Veríme, že krúžkové tesnenie je cenovo najefektívnejšie riešenie pre náročné aplikácie.
Otázka 1: Je možné znovu použiť tesnenie krúžkového spoja po jeho stlačení?
Odpoveď: Nie, tesnenie krúžkového spoja by sa nemalo opätovne použiť. Po stlačení tesnenia prešlo plastickou deformáciou a vytvrdlo. Opätovné použitie nezabezpečí spoľahlivé tesnenie. Tesnenie by sa malo vymeniť pri každom otvorení príruby. Toto je kritický bezpečnostný postup. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. odporúčame, aby si naši zákazníci uchovávali primeraný inventár náhradných tesnení, aby sa zabezpečilo, že nebudú v pokušení znovu použiť tesnenie v prípade núdze.
Otázka 2: Ako si vyberiem správny materiál pre kruhové tesnenie?
Odpoveď: Výber materiálu závisí od procesnej tekutiny, prevádzkovej teploty a požadovanej odolnosti proti korózii. Pre nízkoteplotné nekorozívne aplikácie postačuje mäkké železo alebo nízkouhlíková oceľ. Pre väčšinu rafinérskych a petrochemických aplikácií sa odporúča nehrdzavejúca oceľ 304 alebo 316. Pre vysokoteplotné alebo vysoko korozívne aplikácie môžu byť potrebné exotické zliatiny ako Inconel alebo Monel. Náš technický tím môže poskytnúť konkrétne odporúčania na základe vašich procesných podmienok.
Otázka 3: Aký je rozdiel medzi tesnením krúžkového spoja typu R, typu RX a typu BX?
Odpoveď: Typ R je štandardné oválne alebo osemhranné tesnenie používané vo väčšine aplikácií. Typ RX má upravenú geometriu, ktorá poskytuje efektívnejšie tesnenie pri vyšších tlakoch. Typ BX je navrhnutý pre extrémne vysoké tlaky a má tlakovo napájaný dizajn. Každý typ má špecifickú geometriu drážky a menovitý tlak. Naša továreň vyrába všetky tri typy a môžeme vám pomôcť vybrať ten správny pre vašu aplikáciu.
Otázka 4: Ako zistím, či je poškodené tesnenie krúžkového spoja?
Odpoveď: Poškodené tesnenie krúžkového spoja môže mať viditeľné škrabance, preliačiny alebo koróziu. Môže byť tiež neguľato deformovaný alebo môže mať sploštený prierez. Ak je prítomný ktorýkoľvek z týchto príznakov, tesnenie by sa nemalo používať. Aj malá chyba môže zabrániť správnemu utesneniu tesnenia. Pred montážou vždy dôkladne skontrolujte tesnenie.
Otázka 5: Aký je maximálny tlakový stupeň tesnenia krúžkového spoja?
Odpoveď: Maximálny tlak krúžkového tesnenia závisí od typu a materiálu. Tesnenia typu R sú zvyčajne dimenzované na 5 000 psi (345 bar). Tesnenia typu RX sú dimenzované na 10 000 psi (690 bar). Tesnenia typu BX sú dimenzované na 15 000 psi (1 034 barov) alebo vyššie. Skutočný menovitý tlak závisí aj od menovitého výkonu príruby a zaťaženia skrutiek. Naša továreň môže poskytnúť špecifické tlakové hodnoty pre každý typ tesnenia a materiál.
Tesnenie krúžkového spoja je kritickým komponentom v snahe znížiť neplánovanú údržbu a výrobné straty vo vysokotlakových priemyselných systémoch. Jeho tesnenie kov na kov, tlakovo poháňaný dizajn a odolnosť voči prasknutiu z neho robia najspoľahlivejšie tesniace riešenie pre náročné aplikácie. Výberom správneho materiálu, správnou inštaláciou tesnenia a dodržiavaním programu preventívnej údržby môžu prevádzkovatelia zariadení prakticky eliminovať poruchy súvisiace s tesnením. Výsledkom je vyššia doba prevádzkyschopnosti, nižšie náklady na údržbu a bezpečnejšie pracovné prostredie.
V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. naša továreň vyrába tesnenia krúžkových spojov už viac ako dve desaťročia. Ponúkame kompletný sortiment štandardných a zákazkových tesnení z rôznych materiálov. Náš technický tím je k dispozícii, aby vám pomohol s výberom materiálu, školením inštalácie a analýzou porúch. Zaviazali sme sa pomáhať našim zákazníkom dosiahnuť najvyššiu úroveň spoľahlivosti a bezpečnosti pri ich prevádzke.
Kontaktujte spoločnosť Ningbo Kaxite Sealing Materials Co., Ltdsa dozviete viac o našich krúžkových tesneniach a o tom, ako môžu znížiť vašu neplánovanú údržbu a výrobné straty.
