Vo vysokoteplotných priemyselných aplikáciách - ako sú petrochemické rafinérie, elektrárne a výmenníky tepla - štandardné tesnenia často zlyhávajú v dôsledku tepelnej degradácie, relaxácie pri tečení alebo straty odolnosti. Kovové zúbkované tesnenia sú však špeciálne navrhnuté tak, aby vynikali v týchto náročných prostrediach. Čo ich však robí tak vhodnými do vysokých teplôt? Odpoveď spočíva v ich jedinečnom dizajne a výbere materiálu. Kovové zúbkované tesnenie pozostáva z kovového jadra (zvyčajne z nehrdzavejúcej ocele alebo zliatiny s vysokým obsahom niklu) so sústrednými zúbkovaním (drážkami) na oboch stranách a často z mäkkého obkladového materiálu, ako je grafit alebo PTFE nanesený na zúbkovanie. Kovové jadro poskytuje mechanickú pevnosť a tepelnú stabilitu, zatiaľ čo zúbky sústreďujú tesniacu silu do úzkeho pásu, čím vytvárajú vysoké jednotkové zaťaženie, ktoré prispôsobuje pohyb príruby a tepelné cykly. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. naša továreň vyrába zúbkované tesnenia už viac ako 20 rokov a overili sme ich výkonnosť pri teplotách od -200 °C do 850 °C v závislosti od použitých materiálov.
Vhodnosť kovových zúbkovaných tesnení pre vysoké teploty je podmienená štyrmi kľúčovými faktormi: použitím kovových zliatin odolných voči vysokým teplotám (ako je nehrdzavejúca oceľ 316L, Inconel 625 alebo Hastelloy C276), aplikáciou tepelne stabilného obkladového materiálu (expandovaný grafit alebo sľuda), riadeným stláčaním a regeneráciou zúbkovaného materiálu medzi tepelnou rozťažnosťou a minimálnou tepelnou rozťažnosťou materiálu. Na rozdiel od mäkkých tesnení (napr. gumy alebo PTFE), ktoré pri zvýšených teplotách mäknú, tečú alebo oxidujú, si kovové jadro vrúbkovaného tesnenia zachováva svoj tvar a tesniacu silu. Zúbky, keď sú stlačené, tvoria sériu tesných tesniacich línií, ktoré účinne blokujú únikové cesty, dokonca aj pri silnom tepelnom cyklovaní. V tomto komplexnom článku rozoberieme vedu o materiáloch, geometriu dizajnu a výkonnostné charakteristiky, ktoré tvoria kovzúbkované tesneniapreferovaná voľba pre vysokoteplotné tesnenie. Poskytneme tiež podrobné technické špecifikácie, aplikačné pokyny a údaje o skutočnom výkone z rozsiahlych skúseností našej továrne.
Základom každého vysokoteplotného zúbkovaného tesnenia je jeho kovové jadro. Na rozdiel od organických alebo elastomérnych materiálov, ktoré sa rozkladajú alebo oxidujú pri relatívne nízkych teplotách (typicky pod 200-250 °C), vysokovýkonné kovové zliatiny si zachovávajú svoje mechanické vlastnosti a odolnosť proti korózii pri teplotách do 850 °C alebo aj vyšších. ONingbo Kaxite Tesniace materiály Co., Ltd., ponúkame rad materiálov s kovovým jadrom, z ktorých každý je vybraný pre svoje špecifické charakteristiky odolnosti voči teplote a korózii. Pre väčšinu vysokoteplotných aplikácií odporúčame austenitické nehrdzavejúce ocele (napr. 304, 316L) pre teploty do 600 °C a zliatiny na báze niklu (Inconel 625, Incoloy 825) pre teploty do 850 °C alebo vo vysoko korozívnych prostrediach. Kovové jadro poskytuje štrukturálnu integritu potrebnú na udržanie napätia tesnenia pri zaťažení skrutkou príruby, aj keď príruba a tesnenie podliehajú tepelnej rozťažnosti.
Kľúčové vlastnosti materiálov kovových jadier používaných v našich zúbkovaných tesneniach:
Výber materiálu kovového jadra je rozhodujúci pre dosiahnutie požadovanej životnosti. Napríklad v rafinérskej aplikácii s prevádzkovými teplotami 500 °C a korozívnym procesným médiom obsahujúcim zlúčeniny síry by sme špecifikovali jadro Inconel 625, ktoré ponúka výnimočnú odolnosť voči oxidácii aj sulfidácii. V parnom potrubí elektrárne pracujúcej pri 540 °C často postačuje jadro z nehrdzavejúcej ocele 316L s grafitovým obkladom. Naša továreň vykonáva prísnu analýzu materiálu pre každú aplikáciu, berúc do úvahy prevádzkovú teplotu, tlak a strednú korozívnosť, aby sme odporučili optimálne kovové jadro. Taktiež vykonávame metalurgické testy, vrátane analýzy tvrdosti, ťahu a veľkosti zrna, na každej dávke materiálu kovového jadra, aby sme zabezpečili súlad so špecifikáciami ASTM.
Na ilustráciu praktického rozdielu zvážte prípadovú štúdiu z petrochemického závodu, ktorý používal tesnenie jadra z uhlíkovej ocele v prevádzke pri 550 °C. Tesnenie zlyhalo po 6 mesiacoch v dôsledku oxidácie a straty hrúbky. Po prechode na naše zúbkované tesnenie z nehrdzavejúcej ocele 316L s grafitovým povrchom sa životnosť tesnenia predĺžila na viac ako 4 roky bez merateľnej straty tesniteľnosti. Táto odolnosť sa priamo premieta do zníženia odstávok pri údržbe, zlepšenej bezpečnosti závodu a nižších celkových prevádzkových nákladov. Naša továreň v Kaxite udržiava komplexnú databázu údajov o materiálových vlastnostiach, čo nám umožňuje vybrať optimálne kovové jadro pre každú vysokoteplotnú aplikáciu.

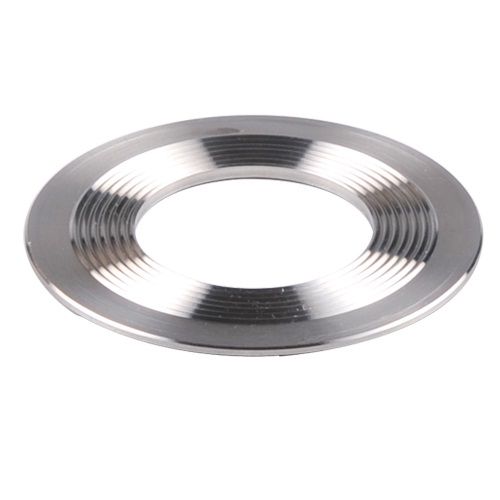

Zúbkovaný (alebo ryhovaný) dizajn kovových vrúbkovaných tesnení nie je len konštrukčným prvkom – je kľúčovým faktorom umožňujúcim vysokoteplotné tesnenie. Sústredné zúbky na plochách tesnenia slúžia viacerým funkciám: koncentrujú zaťaženie skrutiek do úzkych obvodových pásov, čím vytvárajú vysoké jednotkové tesniace napätia (až 500-700 MPa), ktoré sa zapustia do povrchu príruby a poskytujú účinné tesnenie. Umožňujú tiež radiálnu expanziu a kontrakciu tesnenia počas tepelných cyklov bez toho, aby spôsobovali nadmerné uvoľnenie napätia. Okrem toho zúbky pôsobia ako viacnásobné nezávislé tesniace bariéry, takže ak je jedno zúbkovanie narušené, susedné zúbky stále udržujú tesnenie. Táto redundancia je obzvlášť cenná pri vysokoteplotných aplikáciách, kde tepelné cyklovanie môže spôsobiť pohyb príruby a tesnenia.
Kľúčové vlastnosti zúbkovaného dizajnu v našich zúbkovaných tesneniach, ktoré zvyšujú výkon:
Naša továreň vykonáva rozsiahle testovanie na optimalizáciu geometrie zúbkovania pre rôzne aplikácie. Testovali sme hĺbky vrúbkov od 0,15 mm do 0,3 mm a rozstupy (vzdialenosť medzi vrúbkami) od 1,0 mm do 2,0 mm, aby sme určili optimálnu kombináciu pre špecifické rozsahy teplôt a tlaku. Naše štandardné zúbkované tesnenie má hĺbku zúbkovania 0,25 mm a rozstup 1,5 mm, o ktorom sme zistili, že ponúka najlepšiu rovnováhu medzi tesniacim výkonom a odolnosťou voči poškodeniu rozdrvením. Ponúkame tiež možnosť „jemného zúbkovania“ s rozstupom 1,0 mm pre aplikácie vyžadujúce extrémne nízku mieru úniku, ako je vákuová prevádzka alebo manipulácia s toxickými plynmi.
Reálny príklad z jednotky ohrievača rafinérskej ropy, ktorý pracuje pri 480 °C a s dennými tepelnými cyklami, demonštruje hodnotu zúbkovaného dizajnu. Pôvodné ploché grafitové tesnenia zlyhali do 3 mesiacov v dôsledku vážneho uvoľnenia a prasknutia. Po inštalácii našich zúbkovaných tesnení s jadrom 316L a grafitovým obložením sa životnosť predĺžila na 3 roky. Inžinier závodu poznamenal, že zúbkované tesnenia si zachovali svoje tesnenie aj po tom, čo boli príruby 100-krát cyklované z teploty okolia na 480 °C, čo potvrdzuje schopnosť návrhu prispôsobiť sa teplotným pohybom. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. pokračujeme v zdokonaľovaní našej geometrie zúbkovania a obkladových materiálov, aby sme splnili vyvíjajúce sa požiadavky aplikácií tesnení pri vysokých teplotách.
Ningbo Kaxite Tesniace materiály Co., Ltd. vyrába komplexný rad zúbkovaných tesnení pre vysokoteplotné, vysokotlakové a korozívne aplikácie. Náš produktový rad zahŕňa štandardné a vlastné veľkosti s rôznymi materiálmi kovového jadra a obkladovými materiálmi. Nižšie uvedená tabuľka sumarizuje kľúčové technické špecifikácie pre naše najobľúbenejšie modely zúbkovaného tesnenia, ktoré sa vo veľkej miere používajú v petrochemickom, energetickom a rafinérskom priemysle na celom svete. Naša továreň môže vyrábať tesnenia s priemermi od 10 mm do 5000 mm a hrúbkami od 2 mm do 6 mm, aby splnili špecifické požiadavky projektu.
| Model | Materiál jadra | Obkladový materiál | Rozsah teplôt (°C) | Maximálny tlak (bar) | Hĺbka ozubenia (mm) | Hrúbka (mm) | Rýchlosť úniku (ml/min) |
| KS-304-G | 304 nehrdzavejúca oceľ | Expandovaný grafit | -200 až 550 | 350 | 0.25 | 2,0, 3,0 | < 0,05 |
| KS-316L-G | Nerezová oceľ 316L | Expandovaný grafit | -200 až 600 | 400 | 0.25 | 2,0, 3,0 | < 0,03 |
| KS-316L-PTFE | Nerezová oceľ 316L | PTFE (pre korozívne médiá) | -200 až 260 | 300 | 0.20 | 2,0, 3,0 | < 0,02 |
| KS-IN625-G | Inconel 625 | Expandovaný grafit | -200 až 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Expandovaný grafit | -200 až 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-316L-M | Nerezová oceľ 316L | Sľuda (vysokoteplotná izolácia) | -200 až 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
Okrem štandardných ponúk naša továreň poskytuje rad vlastných možností na riešenie špecifických problémov s vysokými teplotami. Ponúkame zúbkované tesnenia s "flexibilným" jadrom (napr. vlnité kovové jadro) pre aplikácie vyžadujúce vyššiu stlačiteľnosť, alebo s ozubením "vačkového profilu" pre nerovné povrchy prírub. Môžeme tiež použiť antiadhézny povlak (ako je PTFE alebo nikel) na povrch, aby sa zabránilo priľnutiu tesnenia k prírubám, čo je obzvlášť cenné pre skrutkové spoje, ktoré vyžadujú pravidelnú demontáž.
Kontrola kvality je prvoradá v našom výrobnom procese. Každé zúbkované tesnenie sa kontroluje na konzistenciu hĺbky vrúbkov pomocou optického merania, na rovinnosť pomocou žulovej povrchovej dosky a na vizuálne chyby pri vysokointenzívnom osvetlení. Vykonávame tiež test tesnosti héliom na náhodných vzorkách z každej šarže, pričom dosahujeme rýchlosti úniku pod 10^-6 mbar·l/s pre kritické aplikácie. Naša továreň v Ningbo Kaxite Sealing Materials Co., Ltd. poskytuje komplexnú správu o skúške s každou objednávkou, vrátane certifikácií materiálov, výsledkov rozmerovej kontroly a údajov o rýchlosti úniku. Táto transparentnosť a záväzok ku kvalite zaisťujú, že naše zúbkované tesnenia poskytujú výkon a spoľahlivosť požadovanú v prostredí s vysokou teplotou.
Dokonca aj najlepšie navrhnuté zúbkované tesnenie môže predčasne zlyhať, ak nie je správne nainštalované a udržiavané. Vysokoteplotné aplikácie kladú jedinečné výzvy na inštaláciu tesnenia: musí sa počítať s tepelnou rozťažnosťou, musí byť presne kontrolovaný krútiaci moment skrutiek, aby sa zabránilo nadmernému alebo nedostatočnému stlačeniu, a tesnenie a príruby musia byť bez nečistôt, ktoré by mohli spôsobiť oxidáciu alebo chemické napadnutie pri zvýšených teplotách. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. sme vyvinuli komplexnú príručku inštalácie a údržby založenú na desaťročiach skúseností v teréne. Dodržiavanie týchto pokynov môže predĺžiť životnosť zúbkovaných tesnení o 50 až 100 percent, čím sa výrazne znížia náklady na údržbu závodu a neplánované odstávky.
Kľúčové postupy inštalácie a údržby pre zúbkované tesnenia pri vysokoteplotných službách:
Prípadová štúdia z elektrárne v Európe ilustruje vplyv správnej inštalácie. Zariadenie zaznamenalo časté poruchy zúbkovaných tesnení na potrubí prehriatej pary (550 °C, 120 barov). Analýza ukázala, že poruchy boli spôsobené nerovnomerným krútiacim momentom skrutiek a nesprávnou prípravou povrchu príruby. Po implementácii našich inštalačných pokynov – vrátane čistenia povrchu, kalibrovaných momentových nástrojov a postupu opätovného uťahovania po zahriatí – sa životnosť tesnenia zvýšila z priemerných 8 mesiacov na viac ako 4 roky. Manažér závodu uviedol, že náklady na inštalačný program boli nižšie ako náklady na jedno neplánované odstavenie, čo zdôraznilo návratnosť investícií do správnych inštalačných postupov.
Naša továreň ponúka školenia na mieste a dohľad nad inštaláciou pre kritické projekty. Poskytujeme tiež kalkulačku opätovného uťahovacieho momentu, ktorá zohľadňuje špecifické koeficienty tepelnej rozťažnosti materiálov príruby a tesnenia, aby sa určil optimálny interval opätovného uťahovania. Okrem toho odporúčame zúbkované tesnenia skladovať v čistom a suchom prostredí, mimo korozívneho prostredia a používať ich v rámci ich skladovateľnosti (zvyčajne 2 roky pre tesnenia s grafitovým povrchom). Dodržiavaním týchto osvedčených postupov môžu prevádzkovatelia zariadení maximalizovať výkon a životnosť svojich zúbkovaných tesnení pri vysokoteplotných službách.
Otázka 1: Môžu sa kovové zúbkované tesnenia opätovne použiť po vystavení vysokým teplotám?
Odpoveď: Vo všeobecnosti neodporúčame znovu používať zúbkované tesnenia po ich použití, najmä pri vysokých teplotách. Obkladový materiál (grafit alebo sľuda) podlieha plastickej deformácii počas počiatočného stlačenia, ktorá sa nedá úplne obnoviť. Opätovné použitie tesnenia môže viesť k nedostatočnému namáhaniu tesnenia a zvýšenému riziku úniku. V niektorých nízkotlakových a nízkoteplotných aplikáciách však môže vizuálna kontrola umožniť opätovné použitie, ak obkladový materiál nevykazuje žiadne poškodenie. Pre vysokoteplotné služby vždy odporúčame použiť nové zúbkované tesnenie, aby sa zabezpečilo spoľahlivé utesnenie. Naša továreň poskytuje služby renovácie tesnení kovového jadra, kde je možné vymeniť obkladový materiál, ale jadro musí byť skontrolované, či nie je zdeformované alebo korózne.
Otázka 2: Aká je maximálna prevádzková teplota pre kovové zúbkované tesnenie s grafitovým povrchom?
Odpoveď: Maximálna nepretržitá prevádzková teplota pre zúbkované tesnenie s povrchom z expandovaného grafitu závisí od prostredia. V oxidačnej atmosfére (vzduchu) je maximálna teplota zvyčajne 550 °C, pretože grafit začne oxidovať pri vyšších teplotách. V inertnej alebo redukčnej atmosfére je možné použiť grafit až do 850°C. Pri teplotách nad 550 °C v oxidačných podmienkach odporúčame použiť sľudové tesnenie alebo tesnenie kov na kov (bez obloženia) pre naše zúbkované tesnenia. Naša továreň poskytuje podrobné teplotné grafy pre každý obkladový materiál, ktoré vám pomôžu vybrať vhodnú možnosť pre vaše konkrétne prostredie.
Otázka 3: Ako sa porovnávajú kovové zúbkované tesnenia so špirálovo vinutými tesneniami pre vysokoteplotné aplikácie?
Odpoveď: Zúbkované tesnenia aj špirálovo vinuté tesnenia sú vynikajúce pre aplikácie pri vysokých teplotách, ale majú odlišné vlastnosti. Zúbkované tesnenia ponúkajú tesnejšie tesnenie pri vyšších teplotách a sú menej náchylné na uvoľnenie vinutia pri tepelných cykloch. Majú tiež vyššiu odolnosť proti prefúknutiu a ľahšie sa inštalujú na nerovné príruby. Špirálovo vinuté tesnenia sú na druhej strane flexibilnejšie a dokážu sa prispôsobiť väčšiemu nesúosovosti príruby. Naša továreň v Ningbo Kaxite Sealing Materials Co., Ltd. odporúča zúbkované tesnenia pre kritické, vysokoteplotné a vysokotlakové služby, kde je spoľahlivosť prvoradá, a špirálovo vinuté tesnenia pre menej náročné aplikácie, kde je problémom poškodenie príruby.
Otázka 4: Môžu sa kovové zúbkované tesnenia používať vo vákuových službách pri vysokých teplotách?
Odpoveď: Áno, zúbkované tesnenia sú vhodné pre vákuové služby pri vysokých teplotách za predpokladu, že obkladový materiál je stabilný vo vákuových podmienkach (napr. grafit alebo sľuda). Kovové jadro poskytuje potrebnú štrukturálnu integritu, aby odolalo vonkajšiemu atmosférickému tlaku, zatiaľ čo zúbkovanie zaisťuje nepriepustné tesnenie aj pri nízkych vnútorných tlakoch. Pre vákuové aplikácie odporúčame jemný rozstup vrúbkov (1,0 mm) a vysokokvalitný grafitový obklad s nízkymi odplyňovacími vlastnosťami. Naša továreň dodala zúbkované tesnenia pre vysokoteplotné vákuové pece pracujúce pri 800 °C a 10^-5 mbar s vynikajúcimi výsledkami.
Otázka 5: Aké certifikácie vlastní Ningbo Kaxite Sealing Materials Co., Ltd. pre svoje kovové zúbkované tesnenia?
Odpoveď: Naše zúbkované tesnenia sa vyrábajú podľa noriem ISO 9001:2015 (Manažment kvality) a ISO 14001:2015 (Manažment životného prostredia). Sme tiež držiteľmi certifikácie TA-Luft (VDI 2440) pre nízkoemisné tesnenia a spĺňame požiadavky ASME B16.20 a API 607 na požiarnu bezpečnosť. Naše tesnenia sú testované nezávislými laboratóriami tretích strán na zhodu s normami ASTM, vrátane ASTM F112 pre netesnosť a ASTM F36 pre stlačiteľnosť. S každou zásielkou poskytujeme kompletný súbor testovacích certifikátov a sledovateľnosti materiálu, čím zaisťujeme úplný súlad s najprísnejšími medzinárodnými normami.
Vhodnosť kovových vrúbkovaných tesnení pre vysokoteplotné prostredia je podporená ich robustným výberom materiálu, dômyselnou zúbkovanou geometriou a osvedčeným výkonom pri tepelných cykloch. Kovové jadro poskytuje potrebnú pevnosť a tepelnú stabilitu, obkladové materiály (grafit alebo sľuda) poskytujú prispôsobivosť a chemickú odolnosť a zúbkovanie vytvára viacnásobné tesniace línie s vysokým napätím, ktoré zachovávajú integritu napriek pohybu príruby a uvoľneniu skrutiek. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. naša továreň v priebehu dvoch desaťročí zdokonalila výrobu zúbkovaných tesnení a ponúka širokú škálu materiálov a konfigurácií, ktoré spĺňajú požiadavky najnáročnejších aplikácií pri vysokých teplotách. Náš záväzok ku kvalite, inováciám a zákazníckej podpore zaisťuje, že naše tesnenia poskytujú spoľahlivé a dlhotrvajúce tesnenie v rafinériách, elektrárňach a chemických spracovateľských zariadeniach po celom svete.
