Prejdite sa akýmkoľvek zariadením na spracovanie chemikálií a nájdete komplexnú sieť potrubí, nádob a výmenníkov tepla, ktoré sú všetky spojené prírubovými spojmi. Tieto spojenia sú potenciálne slabé miesta a spoliehajú sa na skromný, ale kritický komponent: tesnenie. Po celé desaťročia boli štandardom v tomto odvetví často špirálovo vinuté tesnenia alebo dokonca jednoduché bezazbestové plechové materiály. Nastáva však zásadný posun.Vlnité kovové tesnenia(CMG) sa rýchlo stávajú štandardom pre kritické tesniace aplikácie, a to z dobrého dôvodu. Ponúkajú jedinečnú kombináciu odolnosti, teplotnej odolnosti a spoľahlivosti tesnenia, ktorá je neporovnateľná s mnohými tradičnými alternatívami. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. je naša továreň v popredí tejto revolúcie a vyrába vysokovýkonné vlnité kovové tesnenia, ktoré riešia najnáročnejšie problémy s tesnením v chemických závodoch, rafinériách a petrochemických zariadeniach po celom svete.
Rastúca preferencia vlnitých kovových tesnení nie je len trendom; je logickou reakciou na zvyšujúce sa nároky moderného chemického spracovania. Zariadenia pracujú pri vyšších tlakoch a teplotách, aby sa zvýšila účinnosť. Narábajú s agresívnejšími a toxickejšími médiami, kde úniky nie sú len nákladné, ale aj potenciálne katastrofálne. Environmentálne a bezpečnostné predpisy sa sprísňujú a vyžadujú prakticky nulové emisie. V tejto náročnej krajine vyniká vlnité kovové tesnenie. Jeho jedinečný vlnitý profil poskytuje výnimočnú spätnú pružinu a pružnosť, čím kompenzuje nevyhnutné teplotné a tlakové výkyvy procesu. Táto odolnosť zaisťuje tesné utesnenie z dlhodobého hľadiska, čím sa znižuje prchavé emisie a eliminuje sa potreba neustáleho opätovného uťahovania. V tomto článku preskúmame inžinierske princípy, materiálové vedy a praktické aplikácie, vďaka ktorým sú vlnité kovové tesnenia preferovanou voľbou pre chemický priemysel, a poskytneme podrobný technický pohľad na špecifikácie a osvedčené postupy ich použitia.
Vo svete chemického spracovania je „ustálený stav“ mýtus. Operácie v reálnom svete sú charakterizované tepelnou expanziou a kontrakciou, tlakovými rázmi a vibráciami. Tieto cyklické namáhania sú hlavným nepriateľom spoľahlivého tesnenia príruby. Tradičné ploché tesnenia, ako napríklad neazbestové plechy, môžu pri počiatočnom zaťažení skrutky trvalo „stiahnuť“. To znamená, že časom strácajú svoju pružnosť a elasticitu. Keď príruba prechádza tepelným cyklom, expanzia môže stlačiť tesnenie ďalej a keď sa ochladí, tesnenie nemôže vyskočiť späť, aby udržalo primeraný tesniaci tlak. Táto strata zaťaženia skrutky vedie k netesnostiam. Vlnité kovové tesnenie je zásadne odlišné. Jeho jadrom je tenký, vlnitý kovový profil, ktorý pôsobí ako séria pružín. Pri stlačení sa plasticky nezlyhá rovnakým spôsobom; zachováva si výraznú elastickú energiu.

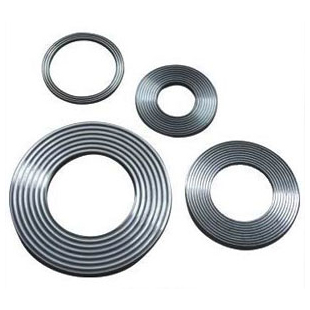

Aby ste si to predstavili, predstavte si rozdiel medzi plochým kartónom a krabicou z vlnitej lepenky. Plochý list sa ľahko prehýba a krčí, čím stráca svoju pevnosť. Krabica z vlnitej lepenky je však pevná a môže vyskočiť. Rovnaký princíp platí pre tesnenia. Vlnitý profil v našich vlnitých kovových tesneniach poskytuje vysoký stupeň flexibility a zotavenia. Nedávna štúdia popredného európskeho inštitútu pre tesnenie merala „relaxáciu dotvarovania“ rôznych typov tesnení. Creep relaxácia je strata napätia na skrutke v priebehu času. Po 1000 hodinách pri 300 °C stratilo štandardné tesnenie zo stlačeného vlákna viac ako 60 % svojho počiatočného napätia. Pružné grafitové tesnenie stratilo približne 35 %. Naše vlnité kovové tesnenia na druhej strane stratili menej ako 15 % svojho počiatočného napätia. Táto výnimočná retencia skrutkového zaťaženia znamená, že príruba zostáva utesnená dlhšie, aj keď systém prechádza náročnými tepelnými a tlakovými cyklami.
Táto odolnosť nie je len o tesnení; ide aj o bezpečnosť a náklady. V mnohých procesoch môže byť detekcia malého úniku obtiažna, čo si vyžaduje drahé vybavenie na detekciu plynu. Keď sa zistí netesnosť, zariadenie sa často musí vypnúť, aby sa dotiahlo alebo vymenilo tesnenie. Pre chemický závod môže odstávka stáť desiatky tisíc dolárov za hodinu straty výroby. Udržiavaním tesnenia z dlhodobého hľadiska znižujú vlnité kovové tesnenia frekvenciu týchto nákladných a rušivých zásahov. Charakteristika vlnitého jadra „spätná pružina“ zaisťuje, že tesnenie sa môže prispôsobiť rozdielnemu pohybu medzi prírubami, čím chráni tesnenie a zabraňuje fugitívnym emisiám. Táto spoľahlivosť je hlavným dôvodom, prečo manažéri údržby čoraz viac špecifikujú vlnité kovové tesnenia pre svoje najkritickejšie a najnáročnejšie aplikácie.
Jedným z najnáročnejších scenárov tesnenia pri chemickom spracovaní je nízkotlaková príruba s veľkým priemerom. Myslite na priechod pre zásobník, potrubie s veľkým priemerom alebo kryt výmenníka tepla. Tieto príruby sa často ťažko utesňujú, pretože majú veľmi veľkú plochu, ale bez deformácie samotnej príruby je možné použiť len obmedzené množstvo sily skrutky. Okrem toho sú čelá prírub v týchto aplikáciách často poškodené, preliačené alebo nesprávne zarovnané kvôli predchádzajúcim zmenám tesnenia alebo jednoducho kvôli veľkosti konštrukcie. Tradičné ploché tesnenie vyžaduje veľmi vysoký povrchový tlak na vytvorenie tesnenia, ale na veľkej prírube je dosiahnutie tohto rovnomerného tlaku takmer nemožné.
Tu žiari genialita dizajnu vlnitého kovového tesnenia. Jeho vlnitý vzor vytvára sériu vysoko koncentrovaných tesniacich línií. Namiesto toho, aby vyžadoval vysoký priemerný tlak cez celú plochu tesnenia, sústreďuje dostupné zaťaženie skrutiek na tieto úzke kontaktné zóny. To znamená, že vlnité kovové tesnenie môže dosiahnuť nepriepustné tesnenie aj pri relatívne malom zaťažení skrutiek. Schopnosť prispôsobiť sa nerovnostiam povrchu je ďalšou kritickou výhodou. Vlnité jadro funguje ako flexibilná membrána, ktorá sa môže stlačiť a prispôsobiť sa povrchovým nedokonalostiam, čo je nevyhnutné pri utesňovaní veľkých, niekedy pokrivených prírub. Štandardné ploché tesnenia jednoducho nedokážu preklenúť tieto medzery a nedokonalosti bez rozsiahlej opravy čela príruby, čo je nákladný a časovo náročný proces.
Táto výkonnostná výhoda sa priamo premieta do úspor nákladov v reálnom svete. Ak v minulosti unikala nádrž s veľkým priemerom, riešením bolo často izolovať nádrž, vypustiť ju a nechať zváračom opraviť čelo príruby alebo použiť vlastný proces obrábania. To si často vyžadovalo týždne príprav a značné náklady. S vlnitými kovovými tesneniami sa mnohé z týchto problémov riešia na úrovni tesnení. Naša továreň,Ningbo Kaxite Tesniace materiály Co., Ltd., vyrába vlnité kovové tesnenia vo veľkostiach až do priemeru niekoľkých metrov, pre tlaky len niekoľko milibarov a pre vákuové podmienky. Schopnosť tesnenia poskytnúť spoľahlivé utesnenie pri takom nízkom zaťažení skrutiek v kombinácii s toleranciou povrchových nedokonalostí z neho robí riešenie pre tieto problematické, rozsiahle aplikácie. Táto schopnosť umožňuje závodom vyhnúť sa nákladným prestojom a opravám prírub, udržiavať prevádzku v prevádzke a znižovať rozpočty na údržbu.
Výber správneho vlnitého kovového tesnenia pre konkrétnu aplikáciu chemického spracovania vyžaduje jasné pochopenie prevádzkových podmienok a technických špecifikácií tesnenia. Nesúlad môže viesť k predčasnému zlyhaniu, netesnostiam a potenciálnym rizikám. Nižšie uvedená tabuľka poskytuje podrobnú príručku špecifikácií pre náš štandardný rad vlnitých kovových tesnení, pričom zdôrazňuje technické zdôvodnenie každého parametra. V prípade zložitých aplikácií však poskytujeme kompletný zákaznícky inžiniersky servis na navrhnutie tesnenia dokonale prispôsobeného vašej prírube.
| Parameter | Štandardná špecifikácia | Technické zdôvodnenie a vplyv na aplikáciu |
| Materiál jadra | SS304, SS316, SS316L, titán | Určuje odolnosť proti korózii a teplotnú schopnosť. SS316L je bežný pre väčšinu chemických služieb. Titán pre silnú koróziu a odolnosť voči vysokým teplotám. |
| Hrúbka jadra (mm) | 0,20 - 0,40 | Hrubšie jadrá (0,30-0,40 mm) poskytujú väčšiu pružnosť a sú preferované pre nízkotlakové príruby s veľkým priemerom. Tenšie jadrá (0,20 mm) sú pre vysokotlakové systémy vyžadujúce minimálnu relaxáciu. |
| Rozstup zvlnenia (mm) | 2,5 - 4,0 | Rozstup je vzdialenosť medzi vrcholmi zvlnenia. Menší rozstup (2,5 mm) vytvára viac tesniacich línií, lepšie pre aplikácie s nízkym zaťažením skrutiek. Širší rozstup (4,0 mm) je určený pre vysokotlakové aplikácie. |
| Výška zvlnenia (mm) | 0,8 - 1,5 | Určuje stlačiteľnosť a spätné pruženie. Vyššie výšky umožňujú väčší pohyb príruby a lepšiu prispôsobivosť povrchu. |
| Materiál tesniaceho prvku | Flexibilný grafit, PTFE, sľuda | Flexibilný grafit je najbežnejší, poskytuje vynikajúcu teplotnú a chemickú odolnosť. PTFE je určený pre agresívne chemikálie pri nižších teplotách. Sľuda je určená pre ultra vysoké teploty. |
| Hustota tesniaceho prvku (g/cm³) | 1,0 – 1,2 (grafit) | Vyššia hustota znižuje pórovitosť a tečenie, ale môže byť ťažšie stlačiť. Štandardná hustota je dobrá rovnováha. |
| Maximálna konštrukčná teplota (°C) | Až 650 °C (so sľudou) | Toto je kritická hranica. Jeho prekročenie môže spôsobiť degradáciu jadra alebo tesniaceho prvku, čo vedie k zlyhaniu tesnenia. |
| Maximálny konštrukčný tlak (bar) | Až 250 barov | Určuje minimálne zaťaženie skrutiek a požadovanú pevnosť tesnenia. Vyššie tlaky vyžadujú hrubšie alebo silnejšie jadro. |
| Odporúčané napätie tesnenia (N/mm²) | 50 - 150 | Toto je tlakové napätie potrebné na dosiahnutie tesnenia. Príliš nízka a príruba bude presakovať; príliš vysoká a môže poškodiť tesnenie alebo prírubu. |
| Miera úniku (ASTM F37) | < 0,001 ml/min | Toto je metrika tesniaceho výkonu, ktorá označuje schopnosť tesnenia zabrániť fugitívnym emisiám. |
Pri výbere vlnitého kovového tesnenia nejde len o špecifikácie jednotlivých materiálov; ide o pochopenie interakcie medzi tesnením a prírubou. Zaťaženie skrutky musí byť dostatočné na stlačenie tesnenia a vytvorenie požadovaného tesniaceho napätia, ale nie také vysoké, aby rozdrvilo jadro. Rozhodujúcu úlohu zohráva aj povrchová úprava príruby a rovnobežnosť. Pre optimálne utesnenie odporúčame povrchovú úpravu príruby Ra 3,2 až 6,3 µm. V spoločnosti Kaxite náš technický tím používa pokročilú analýzu konečných prvkov (FEA) na simuláciu správania tesnenia pri špecifických zaťaženiach a tlakoch skrutiek. To nám umožňuje odporučiť optimálny dizajn tesnenia a postup kontrolovaného uťahovacieho momentu, čím sa zabezpečí spoľahlivé a tesné spojenie, ktoré spĺňa najprísnejšie emisné normy.
Chemický priemysel je neuveriteľne rozmanitý a manipuluje so všetkým, od neškodných uhľovodíkov po agresívne kyseliny, žieraviny a rozpúšťadlá. Neexistuje jediné „univerzálne“ tesnenie, ktoré by odolalo všetkým chemickým prostrediam. Skutočná sila vlnitého kovového tesnenia spočíva v jeho prispôsobiteľnosti. Starostlivým výberom kovového jadra a obkladového materiálu (alebo tesniaceho prvku) môže byť tesnenie skonštruované presne pre špecifické médiá a prevádzkové podmienky. Táto flexibilita je dôvodom, prečo sú čoraz viac špecifikované v porovnaní so štandardnými špirálovo vinutými tesneniami, ktoré majú obmedzenejší rozsah konštrukčných možností. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. vyrábame vlnité kovové tesnenia so širokou škálou kombinácií materiálov, ktoré spĺňajú náročné požiadavky chemického, petrochemického a farmaceutického priemyslu.
Kov jadra poskytuje štrukturálnu pevnosť a pružnosť. Pre všeobecné chemické služby je SS316L všestrannou voľbou, ktorá ponúka dobrú odolnosť voči širokému rozsahu médií a prevádzkových teplôt. Pre korozívnejšie prostredia, ako sú prostredia obsahujúce chloridy alebo kyseliny, sa odporúčajú vyššie zliatiny ako Hastelloy C276 alebo Inconel 625. Pre aplikácie pri extrémne vysokých teplotách, ako sú pece v rafinériách, sa používajú zliatiny na báze titánu alebo niklu. Naša továreň udržiava komplexný inventár týchto špeciálnych kovov, čo umožňuje rýchlu výrobu. Rovnako dôležitý je výber tesniaceho prvku. Najbežnejšou voľbou je flexibilný grafit, ktorý ponúka vynikajúcu tepelnú odolnosť (do 650°C) a chemickú kompatibilitu s väčšinou uhľovodíkov a pary. Grafit však nie je vhodný pre vysoko oxidujúce kyseliny, pretože môže oxidovať a stratiť svoje tesniace vlastnosti. V týchto prípadoch používame obkladový materiál PTFE alebo jeho modifikované formy, ktoré sú chemicky inertné.
Ponúkame tiež inovatívne dizajny, ako napríklad konštrukciu „Dual Sealing Layer“. To zahŕňa použitie dvoch rôznych tesniacich prvkov – napríklad grafitová vnútorná vrstva na primárne tesnenie a vonkajší krúžok z PTFE na ochranu pred médiami, ktoré by mohli napadnúť grafit. Ďalším pokročilým dizajnom je zahrnutie vnútorného a vonkajšieho podporného krúžku. Vnútorný krúžok zabraňuje zrúteniu tesnenia dovnútra pod tlakom (obzvlášť dôležité pri vysokých tlakoch), zatiaľ čo vonkajší krúžok poskytuje ochranu proti korózii a pomáha pri centrovaní. Táto úroveň prispôsobenia je dôvodom, prečo sa vlnité kovové tesnenia stávajú štandardom pre aplikácie kritické z hľadiska bezpečnosti a vysokej hodnoty. Príklad: veľký farmaceutický výrobca zápasil s problémami s kontamináciou v okruhu vysokočistej vody kvôli extrahovateľným materiálom zo štandardných tesnení. Naša továreň navrhla vlnité kovové tesnenie s pevným povrchom z PTFE a jadrom SS316L, ktoré eliminovalo všetky extrahovateľné látky, čím poskytlo čisté a čisté tesnenie. Tento druh prispôsobeného riešenia je možný len s flexibilnou konštrukčnou platformou vlnitého kovového tesnenia.
Otázka 1: Ako sa líši vlnité kovové tesnenie od špirálového vinutého tesnenia z hľadiska výkonu?
Odpoveď: Hlavný rozdiel spočíva v dizajne jadra. Špirálovo vinuté tesnenie používa špirálovo navinutý kovový pás v tvare V s výplňou. Sú vynikajúce pre mnohé aplikácie, ale môžu byť náchylné na „vyfúknutie“, ak je plnivo poškodené. Vlnité kovové tesnenie používa pevné, súvislé vlnité kovové jadro, ktoré poskytuje robustnejšiu a tuhšiu štruktúru. Tento dizajn ponúka vynikajúcu odolnosť proti prefúknutiu a je odolnejší voči silnému tepelnému cyklovaniu. Zatiaľ čo špirálovo vinuté tesnenia sú dobrou voľbou na všeobecné účely, vlnité kovové tesnenia sa zvyčajne uprednostňujú pre nízkotlakové príruby s veľkým priemerom a pre aplikácie, kde je problémom poškodenie alebo nesprávne zarovnanie.
Otázka 2: Môže byť vlnité kovové tesnenie použité na prírubu s veľmi drsnou povrchovou úpravou?
Odpoveď: Áno, toto je jedna z ich primárnych výhod. Vlnitý profil pôsobí ako séria pružných pružín, ktoré sa môžu stlačiť a prispôsobiť sa nerovnostiam povrchu. Mäkký tesniaci prvok (grafit alebo PTFE) vyplní mikroskopické medzery a vytvorí tesnenie. Vďaka tomu sú ideálne na opravu starých, skorodovaných prírub bez nákladov na obnovu povrchu. Na dosiahnutie optimálneho utesnenia však vždy odporúčame primerane hladké a ploché čelo príruby. Pre extrémne drsné príruby môže byť potrebný hrubší tesniaci prvok alebo obloženie s vyššou hustotou. Náš technický tím vám môže poradiť najlepšie riešenie pre váš konkrétny stav.
Otázka 3: Aký krútiaci moment by som mal použiť pri skrutkovaní vlnitého kovového tesnenia?
Odpoveď: Neexistuje jediná hodnota krútiaceho momentu. Závisí to od veľkosti tesnenia, veľkosti skrutiek, menovitého výkonu príruby a materiálu tesnenia. Cieľom je dosiahnuť odporúčané napätie tesnenia (zvyčajne 50-150 N/mm² pre vlnité kovové tesnenia) bez rozdrvenia jadra. S každým nami dodávaným tesnením poskytujeme podrobný postup uťahovacieho momentu, ktorý je vypočítaný na základe vášho konkrétneho dizajnu príruby. Tento postup určí krútiaci moment v ft-lbs alebo Nm, postupnosť uťahovania a počet prechodov. Je nevyhnutné dodržať tento postup, aby sa dosiahlo tesnenie bez úniku a zabránilo sa poškodeniu. Nikdy neprekračujte odporúčaný krútiaci moment.
Otázka 4: Sú vlnité kovové tesnenia vhodné pre vákuové služby?
Odpoveď: Áno, absolútne. Vlnité kovové tesnenia sú vynikajúce pre vákuové aplikácie, vrátane vysokého vákua. Ich tuhé jadro zabraňuje ich vtiahnutiu do prírubovej medzery, na rozdiel od niektorých mäkších plochých tesnení. Vlnitý dizajn tiež poskytuje pozitívne utesnenie aj pri podtlaku. Odporúčame dizajn s vnútorným oporným krúžkom, aby sa zabránilo zrúteniu dovnútra, a tesniacim prvkom s vysokou hustotou, aby sa minimalizovalo uvoľňovanie plynov. Naša továreň v Ningbo Kaxite Sealing Materials Co., Ltd. dodala vlnité kovové tesnenia pre mnohé vákuové aplikácie, vrátane farmaceutického a polovodičového priemyslu.
Otázka 5: Ako skladujem vlnité kovové tesnenia, aby som zabezpečil ich integritu pred inštaláciou?
Odpoveď: Vlnité kovové tesnenia by sa mali skladovať v čistom, suchom a chladnom prostredí. Musia byť chránené pred vlhkosťou, nečistotami a extrémnymi teplotami. Originálne balenie (často zapečatené plastové vrecko s odvlhčovačom) by malo byť až do inštalácie neporušené, aby sa zabránilo hrdzi alebo kontaminácii. Mali by sa skladovať naplocho, aby sa predišlo deformácii, a nemali by sa na nich klásť iné ťažké predmety. Naša továreň poskytuje podrobné pokyny na skladovanie pri každej zásielke, aby sa zabezpečilo, že tesnenia dorazia na miesto v perfektnom stave.
Od odolania najbrutálnejším tepelným a tlakovým cyklom až po utesnenie problematických prírub s veľkým priemerom a ponúka bezkonkurenčnú flexibilitu materiálu, vlnité kovové tesnenie sa osvedčilo ako vynikajúce tesniace riešenie pre moderný chemický spracovateľský priemysel. Jeho jedinečná konštrukcia poskytuje úroveň spoľahlivosti, bezpečnosti a nákladovej efektívnosti, ktorej sa tradičné alternatívy tesnení jednoducho nevyrovnajú. Pre technikov údržby a manažérov závodov predstavuje proaktívnu investíciu do dlhodobej prevádzky bez únikov.
