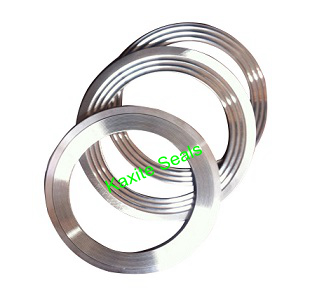

V náročných priemyselných prostrediach je tesniaci výkon rozhodujúci pre bezpečnosť, účinnosť a súlad so životným prostredím. Spomedzi mnohých dostupných typov tesnení vyniká zúbkované tesnenie – tiež známe ako tesnenie Kammprofile alebo drážkované tesnenie – svojou schopnosťou poskytovať spoľahlivé tesnenie v extrémnych podmienkach teploty, tlaku a tepelných cyklov. Ale čo presne je zúbkované tesnenie? V podstate ide o kovové tesnenie so sériou sústredných vrúbkov alebo drážok na tesniacej ploche, typicky pokryté mäkkým krycím materiálom, ako je grafit, PTFE alebo neazbestový materiál. Zúbkovanie vytvára viacero tesniacich línií, ktoré sústreďujú tlakové zaťaženie a zaisťujú tesné utesnenie aj v prípade, že podmienky príruby nie sú ideálne. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. naša továreň vyrába vysokovýkonnéZúbkované tesneniauž viac ako dve desaťročia slúži odvetviam od ropy a zemného plynu až po chemické spracovanie a výrobu energie.
Ako však zúbkované tesnenie zlepšuje tesniaci výkon v porovnaní s tradičnými plochými kovovými tesneniami alebo špirálovo vinutými tesneniami? Odpoveď spočíva v jeho jedinečnej mechanickej interakcii s povrchmi prírub. Po stlačení sa zúbky mierne zapustia do obkladového materiálu, čím vytvárajú vysoko účinnú bariéru proti úniku. Kovové jadro poskytuje štrukturálnu pevnosť a odolnosť voči tlaku, zatiaľ čo mäkký obklad sa prispôsobuje nedokonalostiam a nepravidelnostiam príruby. Táto kombinácia má za následok výnimočnú tesnosť s relatívne nízkym predpätím skrutiek, čím sa znižuje riziko poškodenia príruby a zjednodušuje sa údržba. Okrem toho vrúbkované tesnenie ponúka vynikajúcu odolnosť voči tepelným cyklom, pretože kovové jadro a zúbky sa prispôsobujú pohybu bez straty tesniacej sily. Tento článok poskytuje komplexný technický hlboký ponor do dizajnu zúbkovaného tesnenia, výberu materiálu, údajov o výkone a osvedčených postupov aplikácie s podrobnými špecifikáciami z rozsiahleho produktového portfólia našej továrne.
Vrúbkované tesnenie odvodzuje svoju vynikajúcu tesniacu účinnosť z princípu koncentrácie napätia. Na rozdiel od plochého tesnenia, ktoré sa spolieha na rovnomerné stlačenie na veľkej ploche, zúbkované tesnenie používa sústredné drážky v tvare V alebo sústredné drážky, ktoré sústreďujú upínaciu silu do série úzkych tesniacich línií s vysokým napätím. Keď je tesnenie stlačené medzi dvoma prírubami, zúbky sa zahryznú do mäkkého obkladového materiálu, čím sa vytvoria viaceré sústredné krúžky blízkeho kontaktu. Tento viacriadkový tesniaci prístup je vysoko odolný voči nedokonalostiam povrchu príruby, ako sú škrabance, korózne jamky alebo menšie deformácie, pretože každé zúbkovanie pôsobí ako nezávislé tesnenie. Aj keď je jedna tesniaca línia narušená, zostávajúce línie udržujú tesnenie. Naša továreň naNingbo Kaxite Tesniace materiály Co., Ltd. navrhol naše zúbkované tesnenia s optimalizovanou geometriou drážok na maximalizáciu počtu aktívnych tesniacich línií pri zachovaní primeranej hrúbky kovu pre odolnosť voči tlaku.
Kľúčové mechanizmy, vďaka ktorým je zúbkovaný dizajn vynikajúci:
Kvantitatívne údaje z nášho laboratória demonštrujú výhodu účinnosti. Pri štandardizovanom teste netesnosti (héliový test netesnosti, hmotnostný spektrometer) vykázalo ploché grafitové tesnenie s hrúbkou 1,6 mm mieru úniku 0,03 mg/(m·s) pri tlaku príruby 50 barov. Zúbkované tesnenie s grafitovým povrchom s použitím rovnakej príruby a zaťaženia skrutiek dosiahlo mieru úniku 0,001 mg/(m·s) – 30-krát nižšiu. Toto dramatické zlepšenie účinnosti tesnenia je dôvodom, prečo sú zúbkované tesnenia povinné v mnohých aplikáciách s vysokou integritou, ako je napríklad obsluha vodíka a manipulácia s LNG, kde sú aj nepatrné úniky neprijateľné.
Okrem toho zúbkovaný dizajn zlepšuje odolnosť tesnenia proti "vyfúknutiu" pri vysokom vnútornom tlaku. Zúbky vytvárajú mechanické spojenie s obkladovým materiálom a bránia jeho vytlačeniu z medzery príruby. Toto je bežný spôsob zlyhania mäkkých tesnení, najmä pri aplikáciách pri zvýšených teplotách. Naše zúbkované tesnenia boli testované tak, aby odolali vnútornému tlaku až 250 barov bez vytláčania, čím poskytujú spoľahlivé utesnenie aj pri tých najnáročnejších službách. Táto kombinácia vysokej účinnosti tesnenia, pružnosti a odolnosti proti prefúknutiu je dôvodom, prečo sa zúbkované tesnenie stalo preferovanou voľbou pre kritické tesniace aplikácie na celom svete.
Výkon zúbkovaného tesnenia v extrémnych podmienkach je určený materiálmi použitými pre kovové jadro a mäkký povrch. Kovové jadro, typicky vyrobené z nehrdzavejúcej ocele (napr. 304, 316, 316L), poskytuje mechanickú pevnosť a spätné pruženie potrebné na to, aby odolalo vysokým zvieracím silám a vnútorným tlakom. Obkladový materiál, ktorým môže byť grafit, PTFE, sľuda alebo keramické vlákno, poskytuje prispôsobivosť a chemickú odolnosť potrebnú na utesnenie voči procesnej kvapaline. Výberom vhodnej kombinácie materiálov jadra a obkladu môžu byť zúbkované tesnenia skonštruované tak, aby fungovali pri teplotách od kryogénnych (-196 °C) do 1000 °C (so sľudovým alebo keramickým povrchom) a tlakoch od vákua po 350 barov. Naša továreň v Kaxite ponúka širokú škálu kombinácií materiálov, aby vyhovovala špecifickým potrebám každej aplikácie.
Kľúčové hľadiská materiálu pre aplikácie v extrémnych podmienkach:
Na overenie výkonu našich zúbkovaných tesnení v extrémnych podmienkach naša továreň vykonáva sériu typových testov v súlade s normami ASME B16.20, EN 13555 a DIN 28091. Tieto testy zahŕňajú test kompresie za horúca (meranie relaxácie pri zvýšených teplotách), test netesnosti (s héliom alebo dusíkom pri meniacich sa tlakoch) a test tepelných cyklov (medzi izbovou teplotou a maximálnou prevádzkovou teplotou). Naše vrúbkované tesnenia dôsledne prechádzajú týmito testami a dosahujú miery úniku, ktoré spĺňajú najprísnejšie požiadavky na fugitívne emisie TA-Luft (Nemecko) a EPA (USA).
V nedávnom projekte pre rafinériu na Blízkom východe boli naše zúbkované tesnenia s 316L jadrami a grafitovým obložením špecifikované pre destilačné kolóny pracujúce pri 320 °C a 80 baroch. Tesnenia boli inštalované v 20 prírubách s priemermi od 4" do 24". Po troch rokoch prevádzky závod vykonal prieskum netesností a nenašiel žiadne zistiteľné netesnosti z prírub, čo potvrdzuje spoľahlivosť našich zúbkovaných tesnení v extrémnych podmienkach. Tento výkon v kombinácii s opätovnou použiteľnosťou tesnenia (v mnohých prípadoch môže byť kovové jadro prelepené novým obkladovým materiálom), robí z vrúbkovaného tesnenia vysoko nákladovo efektívne riešenie pre náročné tesniace aplikácie.
Ningbo Kaxite Tesniace materiály Co., Ltd. vyrába komplexný rad zúbkovaných tesnení navrhnutých tak, aby vyhovovali rôznym potrebám priemyselných tesniacich aplikácií. Naša ponuka produktov zahŕňa štandardné rozmery podľa ASME B16.20, EN 1514 a DIN 2697, ako aj vlastné veľkosti pre špeciálne príruby. Nižšie uvedená tabuľka poskytuje kľúčové technické špecifikácie pre naše najobľúbenejšie typy zúbkovaných tesnení, ktoré sa používajú v chemickom, petrochemickom, energetickom a potravinárskom priemysle. Všetky hodnoty sú založené na typovom testovaní podľa noriem ASME a EN. Naša továreň môže tiež vyrábať zúbkované tesnenia zo špecializovaných materiálov, ako sú postriebrené jadrá pre vysokoteplotnú vodivosť alebo povrchy z exfoliovaného grafitu s vysokou úrovňou čistoty.
| Parameter | Štandardný grafitový povrch | Povrchová úprava PTFE | Mica-Faced (vysoká teplota) | Keramický povrch (extrémna teplota) |
| Materiál jadra | 316L SS / 304 SS | 316L SS | Inconel 625 / 316L | Inconel 600 |
| Hrúbka jadra (mm) | 1,5 - 3,0 mm | 1,5 - 2,5 mm | 2,0 - 3,0 mm | 2,5 - 4,0 mm |
| Hĺbka vrúbkovania (mm) | 0,3 - 0,5 mm | 0,3 - 0,4 mm | 0,4 - 0,6 mm | 0,5 - 0,7 mm |
| Obkladový materiál | Expandovaný grafit (čistota 98 % min.) | Čistý PTFE (alebo upravený) | Flogopitová sľuda | Keramické vlákno + sľuda |
| Hrúbka obkladu (mm) | 0,3 - 0,5 mm na stranu | 0,5 - 1,0 mm na stranu | 0,4 - 0,6 mm na stranu | 0,5 - 0,8 mm na stranu |
| Rozsah teplôt (°C) | -196 °C až +450 °C (inertný plyn) | -196 °C až +260 °C | -196 °C až +800 °C | -196 °C až +1000 °C |
| Maximálny tlak (bar) pri 25°C | 250 bar | 150 bar | 200 barov | 160 barov |
| Rýchlosť úniku (mg/(m·s)) pri 50 baroch | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Použiteľné typy prírub | RF, FF, samec/samica, pero/drážka | RF, FF | RF, pero/drážka | RF, pero/drážka |
Okrem týchto štandardných ponúk naša továreň poskytuje niekoľko voliteľných funkcií na zvýšenie výkonu a zjednodušenie inštalácie. Patrí medzi ne vnútorný a vonkajší strediaci krúžok (na zjednodušenie zarovnania a zabránenie nadmernému stlačeniu), vodiaci krúžok (na udržanie tesnenia na mieste počas montáže vertikálnej príruby) a dizajn „plynového odvzdušňovača“ (pre obojstranné vrúbkované tesnenia, aby sa zabránilo zachyteniu plynu). Ponúkame tiež širokú škálu vlastných veľkostí, od 1/2" NPS do 60" NPS, a špeciálne tvary pre neštandardné príruby. Všetky naše zúbkované tesnenia sú dodávané s podrobným inštalačným listom a tabuľkou odporúčaní krútiaceho momentu, ktoré zaisťujú, že tesnenie je správne nainštalované pre optimálny výkon.
Kontrola kvality je v našej továrni prioritou. Každé zúbkované tesnenie prechádza vizuálnou kontrolou na povrchové chyby, rozmerovou kontrolou pomocou CMM (Coordinate Measuring Machine) pre kritické príruby a skúškou tesnosti pre vysokotlakové aplikácie. Poskytujeme úplnú správu o vysledovateľnosti materiálu, vrátane certifikátov fréz pre kovové jadro a certifikácie čistoty a vlastností obkladového materiálu. Táto sledovateľnosť je nevyhnutná pre priemyselné odvetvia s prísnymi požiadavkami na kvalitu, ako je jadrový a letecký priemysel. Naše zúbkované tesnenia sú plne v súlade s Európskou smernicou o tlakových zariadeniach (PED) a sú k dispozícii s označením CE, ak je to potrebné.
Dokonca aj najkvalitnejšie zúbkované tesnenie zlyhá, ak nie je správne nainštalované. Jedinečný dizajn zúbkovaného tesnenia – spoliehajúci sa na koncentráciu napätia a viacero tesniacich línií – vyžaduje špecifické inštalačné postupy na dosiahnutie jeho menovitého výkonu. Bežné chyby pri inštalácii zahŕňajú nadmerné utiahnutie (ktoré môže rozdrviť zúbky), nedostatočné utiahnutie (vedúce k úniku), nerovnomerné zaťaženie skrutiek (spôsobujúce deformáciu príruby) a poškodenie obkladového materiálu počas manipulácie. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. naša továreň vyvinula podrobný inštalačný protokol, ktorý bol overený v teréne počas tisícok inštalácií. Dodržiavanie týchto pokynov zaisťuje, že zúbkované tesnenie poskytne svoj plný tesniaci potenciál a dosiahne svoju očakávanú životnosť.
Základné kroky inštalácie pre zúbkované tesnenia:
Prípadová štúdia z chemického závodu v USA ilustruje dôležitosť správnej inštalácie. Závod používal naše zúbkované tesnenia na prírube reaktora pracujúceho pri 250 °C a 60 baroch. Napriek vysokokvalitným tesneniam v zariadení dochádzalo k občasným únikom. Vyšetrovanie odhalilo, že prírubové skrutky boli uťahované kruhovým vzorom, nie krížovým, čo malo za následok nerovnomerné zaťaženie a deformáciu príruby. Po preškolení tímu údržby o správnom postupe uťahovania sa netesnosť odstránila a tesnenia fungovali bezchybne počas nasledujúcich troch rokov až do ďalšej plánovanej odstávky v rámci údržby. Tento príklad zdôrazňuje, že správna inštalácia je rovnako dôležitá ako výber tesnenia.
Naša továreň ponúka našim zákazníkom bezplatný inštalačný školiaci program, ktorý možno vykonať na mieste alebo online. Školenie zahŕňa manipuláciu s tesnením, kontrolu príruby, výpočet krútiaceho momentu a používanie hydraulického napínacieho zariadenia. Poskytujeme tiež kontrolný zoznam inštalácie, ktorý môžu pracovníci údržby použiť na zabezpečenie dokončenia všetkých krokov. Okrem toho ponúkame službu opätovného utiahnutia kritických prírub, kde naši technici navštívia miesto, aby vykonali opätovné utiahnutie po prvom tepelnom cykle. Investíciou do správnej inštalácie môžete zabezpečiť, aby vaše zúbkované tesnenia dosiahli maximálny výkon a životnosť, čím ochránite vaše zariadenie a personál.
Otázka 1: Aký je rozdiel medzi zúbkovaným tesnením a špirálovo vinutým tesnením?
Odpoveď: Obidve sú vysokovýkonné tesnenia, líšia sa však konštrukciou a princípom tesnenia. Špirálovo vinuté tesnenie je vyrobené zo striedajúcich sa vrstiev kovu a výplňového materiálu navinutých do špirály, čo poskytuje pružinové vlastnosti a vysokú flexibilitu. Zúbkované tesnenie na druhej strane pozostáva z pevného kovového jadra so sústrednými zúbkovaním na povrchu, pokrytého mäkkým obkladom. Vrúbkované tesnenie ponúka vyššiu odolnosť proti prefúknutiu a je menej náchylné na poškodenie pri manipulácii a inštalácii. Typicky tiež vyžaduje nižšie zaťaženie skrutiek na dosiahnutie tesnenia v porovnaní so špirálovo vinutými tesneniami rovnakej veľkosti. Pre aplikácie s ťažkými tepelnými cyklami alebo vysokým vnútorným tlakom je zúbkované tesnenie často preferovanou voľbou vďaka svojmu robustnému kovovému jadru a viacerým tesniacim líniám.
Otázka 2: Môžu sa zúbkované tesnenia po odstránení znova použiť?
Odpoveď: Vo všeobecnosti neodporúčame opätovne používať zúbkované tesnenia, najmä v kritických službách. Akonáhle je tesnenie stlačené, zúbky a obkladový materiál sa zafixovali a pri opätovnom použití nemusia tesniť tak efektívne. Avšak v niektorých nekritických, nízkotlakových a nízkoteplotných aplikáciách môže byť možné znovu použiť tesnenie, ak je obkladový materiál stále neporušený a zúbky nie sú deformované. Kovové jadro môže byť v našej továrni často obnovené novým obkladovým materiálom, čím sa tesnenie vráti do nového stavu. Táto služba je dostupná pre veľké tesnenia, kde sú náklady na výmenu vysoké. Pre aplikácie kritické z hľadiska bezpečnosti vždy používajte nové zúbkované tesnenie.
Otázka 3: Aký je maximálny tlak a teplota pre zúbkované tesnenie?
Odpoveď: Maximálny tlak a teplota závisia od použitých materiálov. S jadrom z nehrdzavejúcej ocele 316L a povrchom z expandovaného grafitu môžu naše zúbkované tesnenia fungovať pri teplotách až 450 °C (v inertnej atmosfére) a tlakoch až 250 barov. Pre vyššie teploty zvládnu verzie so sľudovým alebo keramickým povrchom až 800 °C až 1000 °C, ale tlaková trieda mierne klesá. Pre kryogénne aplikácie môže tesnenie fungovať pri teplote -196 °C s PTFE povrchom. Pre výber správnej kombinácie materiálov pre vaše špecifické prevádzkové podmienky je nevyhnutné nahliadnuť do našich technických údajov alebo kontaktovať našu továreň v Ningbo Kaxite Sealing Materials Co., Ltd.
Otázka 4: Aká povrchová úprava príruby je potrebná pre zúbkované tesnenie?
Odpoveď: Pre optimálny výkon by mala byť povrchová úprava príruby Ra 3,2 až 6,3 mikrometrov (125 až 250 mikropalcov). Táto povrchová úprava poskytuje dostatočnú drsnosť na to, aby sa zúbky zahryzli do obkladového materiálu bez toho, aby spôsobili poškodenie obkladu. Hladšia povrchová úprava (napr. Ra 1,6) môže znížiť trenie a spôsobiť skĺznutie tesnenia počas skrutkovania, zatiaľ čo hrubšia povrchová úprava môže viesť k nadmernému opotrebovaniu obloženia. Naša továreň poskytuje pokyny na prípravu prírub pre rôzne typy prírub a materiály. Ak je príruba skorodovaná alebo má hlboké škrabance, odporúčame pred inštaláciou zúbkovaného tesnenia znovu opracovať povrch príruby.
Otázka 5: Ako sa zúbkované tesnenia porovnávajú s plošnými tesneniami (vyrezanými z plechu) z hľadiska výkonu?
Odpoveď: Plošné tesnenia sú jednoduchšie a lacnejšie, ale spoliehajú sa na rovnomerné stlačenie na veľkej ploche a sú citlivejšie na nepravidelnosti príruby a zmeny zaťaženia skrutiek. Vrúbkované tesnenia poskytujú vynikajúci tesniaci výkon, najmä pri vysokotlakových, vysokoteplotných a tepelných cyklických aplikáciách. Zúbkovaný dizajn koncentruje zaťaženie a vytvára niekoľko tesniacich línií, vďaka čomu je tolerantnejší k nedokonalostiam príruby. Okrem toho majú zúbkované tesnenia oveľa nižšiu rýchlosť relaxácie pri tečení, pričom si zachovávajú svoju tesniacu silu v priebehu času. Pre kritické aplikácie, kde netesnosť nemožno tolerovať, sú zúbkované tesnenia preferovanou voľbou pred plošnými tesneniami. Naša továreň môže poskytnúť porovnávaciu analýzu výkonu, ktorá vám pomôže urobiť správny výber.
Vrúbkované tesnenie je osvedčeným riešením pre náročné priemyselné tesniace aplikácie, ktoré ponúka vynikajúci výkon vďaka svojmu jedinečnému vrúbkovanému dizajnu, viacerým tesniacim líniám a všestrannosti materiálov. Od vysokoteplotných pecí po kryogénne linky LNG, od vysokotlakovej pary po agresívne chemikálie, zúbkované tesnenie poskytuje spoľahlivosť a bezpečnosť, ktorú moderný priemysel vyžaduje. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. si naša továreň vybudovala povesť dodávania vysokokvalitných zúbkovaných tesnení s precíznou výrobou, prísnou kontrolou kvality a hlbokou technickou odbornosťou. Ponúkame širokú škálu štandardných a vlastných veľkostí, ako aj voliteľné funkcie na zjednodušenie inštalácie a zvýšenie výkonu.
Hľadáte spoľahlivé tesniace riešenie pre vašu kritickú aplikáciu?Kontaktujte spoločnosť Ningbo Kaxite Tesniace materiály Co., Ltdza komplexnú konzultáciu. Uveďte rozmery príruby, prevádzkové podmienky a procesné médium a náš technický tím odporučí optimálny materiál a dizajn vrúbkovaného tesnenia. Ponúkame bezplatné vzorky, rýchle dodanie a celý rad testovacích správ.Vyžiadajte si bezplatnú vzorku zúbkovaného tesnenia a technický list od spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. a zažite rozdiel vo výkone tesnenia.
