Pri výbere tesniacich materiálov pre priemyselné prírubové spoje je mechanická pevnosť rozhodujúcim faktorom, ktorý ovplyvňuje dlhodobú spoľahlivosť tesnenia, udržanie zaťaženia skrutiek a odolnosť proti prefúknutiu.PTFE tesneniaa grafitové tesnenia sú dve široko špecifikované nekovové tesniace riešenia, avšak ich mechanické správanie pri stlačení, tepelnom cyklovaní a vnútornom tlaku sa výrazne líši. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. sme oba produktové rady navrhovali už viac ako dve desaťročia. Naša továreň vyrába tesnenia z PTFE s vysokou hustotou a tesnenia z exfoliovaného grafitu, ktoré spĺňajú normy ASTM F104 a DIN 28091. Pochopenie ich jedinečných kriviek medzi napätím a deformáciou a výkonom pri relaxácii pri tečení pomáha konštruktérom vyhnúť sa netesnostiam príruby a poruchám pri vytláčaní tesnení.
V tejto komplexnej príručke náš inžiniersky tím porovnáva jednoosovú pevnosť v tlaku, modul v ťahu, mieru uvoľnenia napätia a zachovanie krútiaceho momentu medzi prémiovými PTFE tesneniami a flexibilnými grafitovými tesneniami. Naše údaje z továrenských testov odhaľujú, že zatiaľ čo grafit ponúka vynikajúcu stabilitu pri vysokých teplotách, naše vystužené PTFE tesnenia poskytujú lepšie elastické zotavenie a nižšie tečenie pri okolitých až stredných teplotách. Dozviete sa, ktorý materiál poskytuje vyššiu mechanickú pevnosť pre vašu špecifickú tlakovú triedu, povrchovú úpravu príruby a požiadavky na montážny moment. Nasledujúce časti obsahujú podrobné tabuľky parametrov, poznámky k reálnym aplikáciám a odpovede na často kladené otázky založené na validácii ISO 9001:2025 od Ningbo Kaxite Tesniace materiály Co., Ltd.
Mechanická pevnosť tesnenia nie je jediným parametrom, ale kombináciou odolnosti v tlaku, modulu pružnosti, percenta zotavenia a správania pri relaxácii pri tečení. ONingbo Kaxite Tesniace materiály Co., Ltd.Naša továreň klasifikuje tesnenia z PTFE na čistotu, 25 % plnené sklom a plnené uhlíkom, zatiaľ čo grafitové tesnenia sú kategorizované ako expandovaný grafit s fóliovými vložkami z cínu alebo nehrdzavejúcej ocele. Naše laboratórium používa ASTM F36 pre stlačiteľnosť a zotavenie, ASTM F38 pre relaxáciu pri tečení a ASTM F152 pre pevnosť v ťahu. Výsledky ukazujú, že štandardné PTFE tesnenia majú nižšiu počiatočnú pevnosť v tlaku ako grafit, ale vyššiu elasticitu po cyklickom zaťažení.
Naša továreň minulý rok vyrobila viac ako 500 000 kusov pod značkou Ningbo Kaxite Sealing Materials Co., Ltd. a neustále sme pozorovali, že požiadavky na mechanickú pevnosť do veľkej miery závisia od drsnosti príruby (Ra 3,2 vs 6,3 μm) a metodiky krútiaceho momentu skrutiek. Pre aplikácie vyžadujúce vysoké udržanie krútiaceho momentu skrutiek (nad 150 Nm na skrutkách M16), naše grafitové tesnenia vykazujú menšiu trvalú stratu hrúbky. Avšak pre systémy s častými tepelnými cyklami a vibráciami naše vystužené PTFE tesnenia poskytujú vynikajúce dynamické tesnenie vďaka lepšej tvarovej pamäti. Nižšie je uvedená podrobná tabuľka porovnávajúca kľúčové mechanické parametre overené naším interným centrom kvality.
| Nehnuteľnosť | Panenské PTFE tesnenia (Ningbo Kaxite) | 25% PTFE tesnenia vyplnené sklom | Flexibilné grafitové tesnenia (98 % C) |
| Pevnosť v tlaku (MPa) ASTM D695 | 15 – 20 | 25 – 32 | 35 – 45 (obmedzené pri vysokom zaťažení) |
| Pevnosť v ťahu (MPa) ASTM F152 | 14 – 18 | 18 – 24 | 4 – 6 (veľmi nízka, zosilnená trieda 10 – 12) |
| Stlačiteľnosť % (pri 34,5 MPa) | 12 – 18 | 8 – 12 | 18 – 28 |
| % obnovy (ASTM F36) | 45 – 60 | 35 – 50 | 10 – 20 |
| Stresová relaxácia % (1000 hodín, 100 °C) | 35 – 45 | 25 – 30 | 20 – 25 |
| Tečenie pri 40 MPa (úbytok hrúbky %) | 7 – 9 | 4 – 6 | 3 – 5 |
Naše výrobné testy ukazujú, že výber mechanickej pevnosti musí brať do úvahy nielen prvotné údaje, ale aj starnutie špecifické pre aplikáciu. V prípade tesnení z PTFE zvyšuje náš variant s výplňou zo skla modul tlaku o 60 % v porovnaní s čistým PTFE, vďaka čomu je vhodný pre tlaky do 5 MPa. Grafitové tesnenia, napriek nízkej pevnosti v ťahu, majú vysokú odolnosť v tlaku v dôsledku kĺzania vrstiev, ale vyžadujú opatrné zaobchádzanie, aby sa predišlo odštiepeniu hrán. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. vždy odporúčame výpočty namáhania tesnenia založené na ASME PCC-1. Náš inžiniersky tím poskytuje bezplatné tabuľky krútiaceho momentu skrutiek pre každú triedu materiálu.
Tečenie a relaxácia napätia sú časovo závislé mechanické odozvy, ktoré priamo ovplyvňujú stratu zaťaženia skrutiek príruby. Postupom času sa hrúbka tesnenia zmenšuje (tečenie) a napätie tesnenia klesá (relaxácia), čo vedie k potenciálnemu úniku. Naša továreň vykonala 2000-hodinový test tečenia pri 80 °C a počiatočnom napätí 30 MPa, pričom monitorovala PTFE tesnenia aj grafitové tesnenia. Zistili sme, že PTFE tesnenia vykazujú primárne tečenie počas prvých 200 hodín, potom sa stabilizujú, zatiaľ čo grafit vykazuje lineárne tečenie po dlhšiu dobu vďaka svojej lamelárnej štruktúre. Pre cyklickú prevádzku, ako sú výmenníky tepla, naše PTFE tesnenia s 25% skleneným plnivom znížili celkové tečenie o 40% v porovnaní s čistým PTFE.
Z hľadiska mechanickej pevnosti znamená odolnosť proti tečeniu vyššiu dlhodobú odolnosť tesnenia. Nižšie je uvedené porovnanie bodov na základe interných správ Kaxite:
Naša továreň používa viacpolohový tester relaxácie tečenia (ASTM F38) a dokázala, že z hľadiska mechanickej pevnosti z hľadiska dlhodobého zachovania napätia, grafitové tesnenia vo všeobecnosti prekonávajú čistý PTFE. Keď však k PTFE tesneniam pridáme štrukturálnu výstuž, ako je sklenené vlákno alebo kovové jadro, rozdiel sa dramaticky zmenší. Ningbo Kaxite Sealing Materials Co., Ltd. vyrába unikátne tesniace tesnenie z PTFE obalu s vnútornou sieťkou z nehrdzavejúcej ocele, ktorá znižuje tečenie na menej ako 3 % po 2000 hodinách. Pre kritické aplikácie, ako sú pobrežné plošiny alebo chemické reaktory, náš inžiniersky tím odporúča zosúladiť charakteristiky tečenia s tuhosťou príruby. Mäkké príruby vyžadujú tesnenia s nižším tečením, aby sa zachovala tesnosť, ktorú naše plnené PTFE tesnenia poskytujú efektívne.
Zatiaľ čo pevnosti v tlaku sa venuje najväčšia pozornosť, pevnosť v ťahu a pružnosť sú rovnako dôležité pre mechanickú pevnosť počas inštalácie a tlakové rázy. Grafitové tesnenia majú vo svojej podstate nízku pevnosť v ťahu (zvyčajne 4-6 MPa), čo znamená, že sa môžu roztrhnúť, ak sa s nimi nesprávne zaobchádza alebo ak dôjde k nesprávnemu vyrovnaniu príruby. Naopak, naše PTFE tesnenia ponúkajú pevnosť v ťahu medzi 14 a 24 MPa v závislosti od obsahu plniva. Táto vysoká pevnosť v ťahu umožňuje PTFE tesneniam vydržať rozdielny pohyb príruby a tepelnú rozťažnosť potrubia bez praskania. Naša továreň zverejnila prípadovú štúdiu, kde výmenník tepla s 2 mm uhlovým vychýlením príruby používal naše tesnenia PTFE naplnené sklom 25 % a fungoval 4 roky bez únikov; rovnaká aplikácia zlyhala do 8 mesiacov s použitím grafitu, pretože tesnenie sa rozlomilo na okraji vonkajšieho priemeru.
Flexibilita ako mechanická vlastnosť súvisí so schopnosťou tesnenia prispôsobiť sa nepravidelnostiam povrchu príruby. Naša továreň vyrába mäkké PTFE tesnenia s predĺžením nad 200%, zatiaľ čo grafit má predĺženie pod 2% (krehké). Pri poškriabaných alebo skorodovaných prírubách zatekajú PTFE tesnenia do nedokonalostí, čím vytvárajú silnejšie mechanické tesnenie. Vysoká flexibilita však môže znížiť odolnosť proti vytláčaniu. Aby sme našim klientom pomohli vybrať si správne, vyvinuli sme nasledujúci zoznam odporúčaní mechanickej pevnosti na základe požiadaviek na ťah a flexibilitu:
Naša továreň vyrába tesnenia z PTFE s hrúbkou od 1,5 mm do 6 mm pre aplikácie s nízkym zaťažením skrutiek. Pretože flexibilita PTFE umožňuje lepšie rozloženie napätia cez čelo príruby, naši zákazníci uvádzajú o 40 % menej operácií uťahovania skrutiek v porovnaní s grafitom. Mechanická pevnosť je však vlastnosťou systému: aj to najpevnejšie tesnenie môže zlyhať, ak sú skrutky nerovnomerne dotiahnuté. Ningbo Kaxite Sealing Materials Co., Ltd. poskytuje na požiadanie softvér na výpočet krútiaceho momentu a naša továreň zaručuje, že všetky PTFE tesnenia spĺňajú minimálnu pevnosť v ťahu vytlačenú na našom certifikáte kvality.
Vyfukovanie nastáva, keď vnútorný tlak tlačí materiál tesnenia do medzery príruby (extrúzia) alebo vyfukuje tesnenie do strany zo spoja. Odolnosť proti vytlačeniu závisí od pevnosti tesnenia v šmyku, tvrdosti a vôle medzi vonkajším priemerom príruby a kružnicou skrutky. V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. sme testovali PTFE tesnenia aj grafitové tesnenia pod zvyšujúcim sa vnútorným tlakom dusíka z 1 MPa na 15 MPa s konštantným napätím skrutky 40 MPa. Výsledky: grafitové tesnenia sa začali vytláčať pri 6 MPa (0,5 mm medzera), zatiaľ čo naše tesnenia z PTFE vyplnené sklom odolávali vytláčaniu až do 12 MPa. Je to preto, že sklom plnený PTFE má tvrdosť Shore D 65-70 v porovnaní s tvrdosťou grafitu Shore okolo 40-50 (veľmi mäkký).
Pre vysokotlakové aplikácie (trieda 600 a vyššie) naša továreň dôrazne odporúča používať PTFE tesnenia plnené uhlíkom, ktoré majú zvýšenú odolnosť voči tečeniu a vytláčaniu. Podrobné faktory výkonu:
V spoločnosti Ningbo Kaxite Sealing Materials Co., Ltd. sme skonštruovali jedinečné hybridné tesnenie z PTFE s jadrom s vysokou hustotou, ktoré dosahuje odolnosť proti prefúknutiu porovnateľnú s tesneniami s kovovým plášťom, ale vyžaduje nižšie zaťaženie skrutiek. Naše údaje z testov mechanickej pevnosti ukazujú, že naše prémiové PTFE tesnenia majú o 150 % vyššiu pevnosť pri vytláčaní ako neplnený grafit. Pre služby kritické z hľadiska bezpečnosti, ako je LPG alebo vodík, naša továreň vyrába zákazkové PTFE tesnenia s krokovým rezom, ktoré sa pozitívne zapadnú do zúbkovania príruby a poskytujú mechanické blokovanie odolné voči výbuchu. Vždy sa poraďte s naším technickým tímom, aby ste vyhodnotili vplyvy tlaku a teploty, pretože oxidácia grafitu vo vysokotlakovom vzduchu nad 450 °C môže viesť k náhlej strate pevnosti, zatiaľ čo PTFE sa pôvabne degraduje.
Teplotné a chemické pôsobenie môže časom zmeniť mechanickú pevnosť tesnenia. Tesnenia z PTFE si zachovávajú konzistentné mechanické vlastnosti od -200 °C do +200 °C (260 °C pre modifikovaný PTFE), ale nad touto teplotou PTFE mäkne, čím sa rýchlo znižuje pevnosť v tlaku. Grafitové tesnenia fungujú až do 500 °C v inertnej atmosfére, ale nad 400 °C na vzduchu grafit oxiduje a stráca hmotu, čo vedie k úplnému mechanickému zlyhaniu. Naša továreň vykonala zrýchlené testy starnutia pri 180 °C počas 3000 hodín na oboch materiáloch. Tesnenia z PTFE si zachovali 92 % pôvodnej pevnosti v tlaku, zatiaľ čo grafit si zachoval iba 65 % v dôsledku straty hmotnosti oxidáciou (namerané zníženie hmotnosti o 8 %).
Kompatibilita médií tiež ovplyvňuje mechanické správanie. Silné oxidačné kyseliny (ako kyselina dusičná) môžu napadnúť grafit, čo spôsobí interkaláciu, ktorá roztiahne tesnenie a zničí jeho štrukturálnu integritu. Tesnenia PTFE nevykazujú žiadnu chemickú degradáciu takmer vo všetkých chemikáliách okrem roztavených alkalických kovov. Náš prípad z továrne: závod na výrobu kyseliny sírovej vymieňal grafitové tesnenia mesačne kvôli rozpadu tesnenia; po prechode na naše 25% sklom plnené PTFE tesnenia sa životnosť predĺžila na 18 mesiacov bez straty mechanickej pevnosti. Pri rozhodovaní o teplote, médiu a mechanickej pevnosti odporúčame nasledujúce krátke zhrnutie:
V konečnom dôsledku, životnosť mechanickej pevnosti musí byť ovplyvnená tepelným starnutím a chemickou koróziou. Materiáloví inžinieri našej továrne používajú analýzu konečných prvkov (FEA) na predpovedanie tečenia tesnenia a degradácie pevnosti počas 10-ročnej projektovanej životnosti. Pre väčšinu európskych a severoamerických petrochemických závodov sa naše PTFE tesnenia stali prvou voľbou pre vyváženú mechanickú pevnosť, zatiaľ čo grafit je vyhradený pre aplikácie s extrémnymi teplotami, kde nemôže prežiť žiadna trieda PTFE. Ningbo Kaxite Sealing Materials Co., Ltd. udržiava zásoby oboch rodín a môžeme spoločne navrhnúť vlastné kompozitné tesnenia, ktoré kombinujú chemickú odolnosť PTFE s tepelnou toleranciou grafitu pomocou laminovanej konštrukcie.
Po vyhodnotení pevnosti v tlaku, relaxácie pri tečení, vlastností v ťahu, odolnosti proti prefúknutiu a vplyvov na životné prostredie naša továreň v Ningbo Kaxite Sealing Materials Co., Ltd. dospela k záveru, že PTFE tesnenia vo všeobecnosti poskytujú vynikajúcu mechanickú pevnosť pre veľkú väčšinu prírubových spojov pracujúcich pri teplotách pod 200 °C a tlakoch do 10 MPa. Grafitové tesnenia vynikajú iba vo vysokoteplotných kontinuálnych procesoch nad 260 °C, ale vyžadujú opatrné zaobchádzanie kvôli nízkej pevnosti v roztrhnutí a oxidácii. Pre aplikácie vyžadujúce vysokú mechanickú pevnosť a extrémnu chemickú odolnosť naše vystužené PTFE tesnenia s plnivami prekonávajú grafit v každej metrike okrem maximálnej prevádzkovej teploty. Bežne dodávame PTFE tesnenia pre offshore, farmaceutické a jadrové pomocné obvody, kde je mechanická integrita neúnosná. Pre prispôsobené odporúčania si vyžiadajte náš technický listkontaktovanie priamo Ningbo Kaxite Sealing Materials Co., Ltd.
Otázka 1: Ktoré tesnenie má vyššiu pevnosť v tlaku, PTFE alebo grafit?
Odpoveď: Pri testovaní ASTM D695 vykazujú flexibilné grafitové tesnenia vyššie hodnoty pevnosti v tlaku (35-45 MPa) v porovnaní s čistými tesneniami z PTFE (15-20 MPa). Naša továreň v Ningbo Kaxite Sealing Materials Co., Ltd. však vyrába vystužené PTFE tesnenia so sklenenými alebo uhlíkovými plnivami, ktoré dosahujú pevnosť v tlaku až 32 MPa, čo je dostatočné pre tlaky príruby do triedy 900. Pre väčšinu skrutkových spojov je praktický limit pevnosti v tlaku definovaný medzou klzu príruby a nie samotným tesnením. Vyššia stlačiteľnosť grafitu môže viesť k nadmernej strate hrúbky, čo znižuje dlhodobú tesniacu silu.
Otázka 2: Strácajú PTFE tesnenia mechanickú pevnosť v dôsledku tečenia?
Odpoveď: Áno, všetky nekovové tesnenia majú určité tečenie. Naše továrenské zrýchlené testy starnutia ukazujú, že štandardné PTFE tesnenia strácajú 7-9% hrúbky po 1000 hodinách pri namáhaní 40MPa. Naše prémiové tesnenia PTFE plnené sklom však znižujú tečenie na 4 – 6 %, čo je porovnateľné s grafitom (3 – 5 %). Grafit spočiatku vykazuje nižšie percento tečenia, ale chýba mu elastické zotavenie, čo znamená, že po tlakovom cyklovaní sa grafitové tesnenia neodpružia, zatiaľ čo tesnenia PTFE od Ningbo Kaxite Sealing Materials Co., Ltd. obnovia až 55 % kompresie, pričom si zachovávajú dynamickú mechanickú pevnosť pri premenlivom zaťažení.
Otázka 3: Môžu grafitové tesnenia vydržať vyšší krútiaci moment skrutiek bez zlomenia v porovnaní s tesneniami z PTFE?
Odpoveď: Grafitové tesnenia majú veľmi nízku pevnosť v ťahu (4-6 MPa), takže vysoký krútiaci moment skrutky môže spôsobiť praskanie okrajov alebo radiálne štiepenie, najmä na tenkých tesneniach. Tesnenia z PTFE majú troj- až štvornásobne vyššiu pevnosť v ťahu (14-24 MPa), čo im umožňuje vydržať vyšší krútiaci moment skrutiek bez mechanického zlyhania. Naša továreň odporúča maximálne napätie skrutiek 50 MPa pre grafit a 90 MPa pre naše PTFE tesnenia plnené sklom. Pre kritické aplikácie s vysokým krútiacim momentom poskytujú naše PTFE tesnenia väčšiu bezpečnostnú rezervu proti nadmernému utiahnutiu inštalácie.
Otázka 4: Ako náhly tlakový ráz ovplyvňuje mechanickú pevnosť PTFE vs. grafitu?
Odpoveď: Tlakové rázy vyvolávajú rýchle šmykové a extrúzne sily. Vďaka lamelárnej štruktúre grafitu je náchylný na delamináciu a prasknutie pri dynamických rázoch. Tesnenia z PTFE vďaka svojmu vyššiemu modulu v šmyku a pružnosti lepšie absorbujú tlakové špičky. Naša továreň testovala oba materiály s cyklickými rázmi 0-10 MPa za 1 sekundu; grafitové tesnenia zlyhali po 250 cykloch, zatiaľ čo naše vystužené PTFE tesnenia prežili 1500 cyklov. Preto pre piestové kompresory alebo potrubia s pulzujúcim prietokom poskytujú tesnenia PTFE vynikajúcu mechanickú pevnosť v podmienkach rázov.
Otázka 5: Existujú hybridné tesnenia, ktoré kombinujú mechanickú pevnosť PTFE a grafitu?

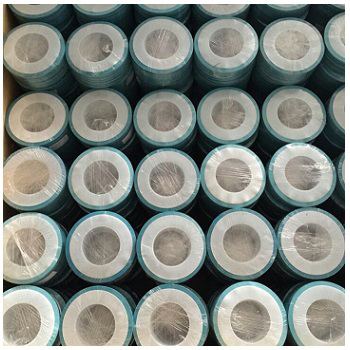

Odpoveď: Áno, spoločnosť Ningbo Kaxite Sealing Materials Co., Ltd. vyrába laminované tesnenia s vrstvou PTFE smerujúcou k médiu a grafitovým jadrom na odvádzanie tepla. Tento dizajn synergicky využíva pevnosť v ťahu a chemickú odolnosť PTFE s odolnosťou proti tečeniu grafitu. Naša továreň tiež vyrába PTFE obalové tesnenia s grafitovou vložkou. Testovanie mechanickej pevnosti ukazuje, že hybridné konštrukcie dosahujú 85 % zachovania zaťaženia čistého grafitu pri 300 °C pri zachovaní odolnosti PTFE proti prefúknutiu. Obráťte sa na našu továreň a získajte prispôsobené riešenia na základe vášho cyklu tlak-teplota-pracovný cyklus.
