Pre výrobcov a profesionálov v oblasti priemyselného tesnenia je len málo vecí tak frustrujúcich ako sťahovanie čerstvo navinutého špirálovito navinutého tesnenia z tŕňa, len aby sa zistila nerovnomerná hustota, zvlnené okraje alebo rozmerové nepresnosti. Tento moment sklamania signalizuje plytvanie materiálmi, stratený čas a – čo je najdôležitejšie – produkt, ktorý môže zlyhať v prevádzke.
Nekonzistentné navíjanie nie je len výrobným problémom; zasahuje do podstaty toho, čo robí špirálovo vinuté tesnenie spoľahlivým. Hustota vinutia priamo ovplyvňuje tesniacu schopnosť, pričom vinutia s nižšou hustotou neustále nedosahujú výkonnosť svojich náprotivkov s vyššou hustotou. Keď výrobné linky vyrábajú tesnenia s nerovnomerným prierezom, kolísavým vonkajším priemerom alebo voľným vinutím, dôsledky siahajú ďaleko za úroveň dielne – do prírubových spojov, potrubných systémov a v konečnom dôsledku do prevádzkovej bezpečnosti.
Tento článok skúma, prečo v mnohých operáciách pretrváva nekonzistentné navíjanie, aké moderné jeautomatický navíjací stroj na špirálovo vinuté tesnenietechnológia rieši tieto výzvy a čo môžu výrobné tímy urobiť, aby dosiahli opakovateľné a spoľahlivé výsledky.
Pred diskusiou o riešeniach je nevyhnutné pochopiť, prečo sa v prvom rade vyskytuje nekonzistentné vinutie. Väčšina problémov spadá do troch kategórií: mechanické problémy, premenné materiálu a medzery v riadení procesov.
Mechanická integrita navíjacieho stroja priamo určuje kvalitu každého tesnenia, ktoré vyrába. Keď sa komponenty opotrebujú, uvoľnia alebo vypadnú zo zarovnania, výsledné chyby tesnenia sú predvídateľné, ale nie nevyhnutné.
| Symptóm | Potenciálna príčina | Vplyv na kvalitu tesnenia |
|---|---|---|
| Nerovnomerné napätie medzi vinutiami | Opotrebované napínacie zariadenia, nesprávna kalibrácia | Zvlnený, nerovnomerný profil tesnenia; dutiny vo vrstve plniva |
| Nepravidelný hluk alebo vibrácie stroja | Uvoľnené skrutky, opotrebované ložiská | Nekonzistentný rozstup vinutia; zrýchlené opotrebovanie komponentov |
| Kolísavé otáčky vretena | Chybný pohon VFD, prešmykujúci hnací remeň | Premenlivá hustota vrstvy; rozmerová nestabilita |
| Deformácia tesnenia počas navíjania | Nesprávne nastavenie výšky pásu | Deformovanie; nerovnomerné stohovanie vrstiev |
Medzi týmito problémami je nerovnomerné napätie najčastejšou príčinou zvlneného, nerovnomerného tesnenia. Keď sa napätie na kovovom páse a výplňovom materiáli počas cyklu navíjania mení, výsledné tesnenie vytvára nepravidelnosti, ktoré ohrozujú jeho tesniaci výkon. V kritických aplikáciách, ako je petrochemické spracovanie alebo výroba energie, môžu aj malé odchýlky hustoty vytvárať únikové cesty pri kolísajúcich tlakových a teplotných podmienkach.
Nekvalitné suroviny neprekoná ani perfektne udržiavaná navíjačka. Kovový pás a výplňový materiál musia spĺňať konzistentné špecifikácie rozmerov a vlastností, aby sa dosiahli opakovateľné výsledky.
Bežné problémy vinutia súvisiace s materiálom zahŕňajú:
- Variabilná hrúbka pásu: Kolísanie meradla kovového pásu spôsobuje nerovnomerné prekrytie vinutia a mení hustotu tesnenia.
- Nekonzistentná hustota výplne: Nerovnomerný výplňový materiál vytvára mäkké miesta alebo tvrdé body v priereze tesnenia.
- Otrepy alebo chyby okrajov: Nedokonalosti na okrajoch kovových pásov sa zachycujú na vodidlách a vytvárajú bodce napätia.
- Znečistenie vlhkosťou: Absorbovaná vlhkosť v pružnom grafitovom plnive mení stlačiteľnosť a správanie pri navíjaní.
Získavanie prémiových surovín od zavedených dodávateľov, ako súKaxitepomáha eliminovať tieto premenné a zabezpečuje, že automatický navíjací stroj pre špirálovo vinuté tesnenie dostáva vstupy optimalizované pre konzistentný výkon.
Snáď najvýznamnejším prispievateľom k nekonzistentnému navíjaniu je ľudský prvok. Manuálne a poloautomatické navíjacie stroje sa vo veľkej miere spoliehajú na zručnosť operátora, úsudok a pozornosť venovanú detailom – premenné, ktoré sa menia od zmeny k zmene a od operátora k operátorovi.
Skúsený operátor môže vyrábať vynikajúce tesnenia počas prvých troch hodín zmeny, ale únava, rozptýlenie alebo jednoduchá ľudská chyba nevyhnutne prinášajú variabilitu. Táto nepredvídateľnosť robí manuálne operácie nevhodnými pre veľkoobjemovú výrobu alebo aplikácie vyžadujúce prísnu sledovateľnosť kvality.
Moderný automatický navíjací stroj pre technológiu špirálového tesnenia odstraňuje variabilitu, ktorá je vlastná ručným operáciám. Integráciou programovateľných logických ovládačov (PLC) a servopohonných hláv vinutia si tieto stroje zachovávajú presnú kontrolu nad napätím, stúpaním a rozmermi počas každého cyklu navíjania.
Dobre navrhnutýautomatický navíjací stroj na špirálovo vinuté tesnenieukladá a vykonáva parametre navíjania s digitálnou presnosťou. Po naprogramovaní veľkosti tesnenia a špecifikácie stroj zopakuje tento presný proces navíjania – rovnaké napätie, rovnaké stúpanie, rovnaký počet vrstiev – pre každé jedno tesnenie.
Medzi kľúčové výhody vinutia riadeného PLC patria:
- Úplná eliminácia operátorom vyvolanej variability
- Konzistentná hustota vrstiev vo všetkých výrobných sériách
- Rýchla zmena medzi rôznymi špecifikáciami tesnení
- Digitálna sledovateľnosť programov zabezpečenia kvality
Pre výrobcov ako Kaxite tvorí táto presnosť základ spoľahlivých tesniacich riešení dodávaných zákazníkom po celom svete.
Pokročilé automatické navíjacie stroje obsahujú monitorovacie systémy v reálnom čase, ktoré nepretržite sledujú úrovne napätia, rýchlosti posuvu materiálu, rýchlosť navíjania a rozmerové parametre počas výroby. Keď sa parameter posunie mimo prijateľných limitov, stroj môže upozorniť obsluhu alebo sa automaticky prispôsobí, aby sa daný stav napravil.
Tento mechanizmus spätnej väzby s uzavretou slučkou zaisťuje, že každé tesnenie spĺňa špecifikácie, čím sa výrazne znižuje množstvo odpadu a prepracovanie.

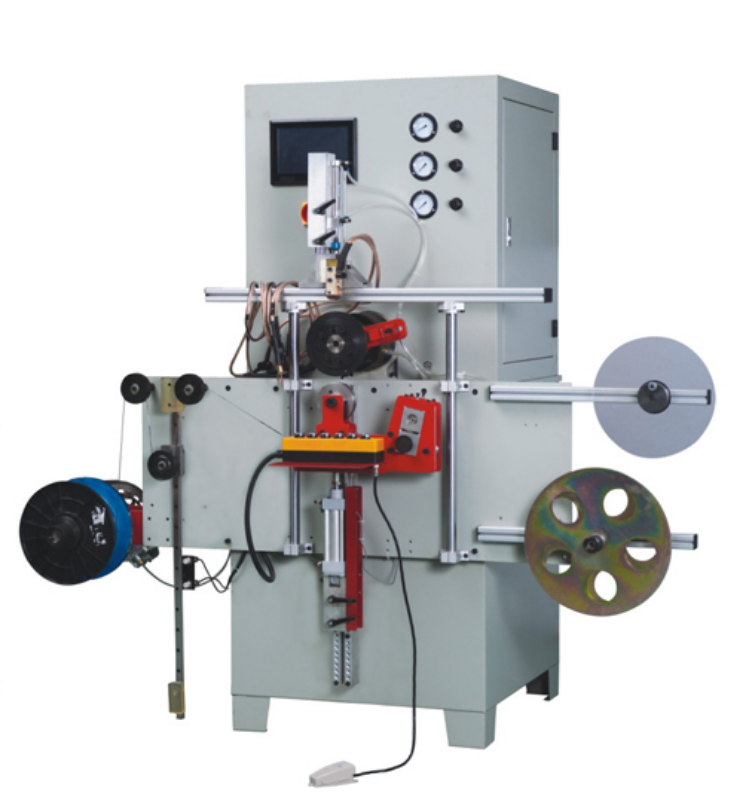

Kaxite vyvinul komplexné riešenie výroby tesnení, ktoré rieši hlavné výzvy nekonzistentného vinutia. Automatický navíjací stroj KXT E300C pre špirálovo vinuté tesnenie poskytuje presné, opakovateľné výsledky vďaka kombinácii robustnej mechanickej konštrukcie a inteligentnej automatizácie.
| Parameter | Špecifikácia |
|---|---|
| Pracovný režim | Manuálne aj automatické |
| Maximálny vonkajší priemer tesnenia | 500 mm |
| Minimálne ID tesnenia | 25 mm |
| Tolerancia OD tesnenia | ±0,2 mm |
| Rýchlosť vretena | 0-312,5 ot./min |
| Hrúbka SWG | 4,5 mm (vhodné pre 3,2 mm a 6,4 mm s výmenou valčekov) |
| Celkový výkon | 8kw |
| Výrobná rýchlosť | 20–30 sekúnd na kus (ANSI 6″ 150 LB) |
| Napájanie | 380V alebo 220V, 3 fázy |
| PLC | Xinjie |
KXT E300C podporuje možnosti vinutia v tvare V aj v tvare W a môže vyrábať tesnenia s vnútornými krúžkami alebo bez nich. Jeho systém rýchlej výmeny tŕňa skracuje čas výmeny z hodín na minúty, čo umožňuje efektívnu výrobu v malých sériách a na zákazku.
Pre aplikácie s väčším priemerom ponúka Kaxite horizontálne konfigurácie vinutia schopné vyrábať tesnenia až do 5000 mm OD s opakovateľnosťou ± 0,3 mm.
Nekonzistentné navíjanie prináša priame a nepriame náklady, ktoré ďaleko presahujú rámec odpadového materiálu. Zvážte úplný vplyv výroby nespoľahlivých tesnení:
- Priamy materiálový odpad: Vyradené tesnenia predstavujú stratenú surovinovú hodnotu.
- Neefektívnosť práce: Čas strávený prepracovaním chybných tesnení alebo nastavovaním strojov znižuje produktivitu.
- Zmeškané dodacie lehoty: Oneskorenia výroby spôsobené problémami s kvalitou môžu ohroziť vzťahy so zákazníkmi.
- Riziko zlyhania v teréne: Tesnenia s nestálou hustotou vinutia majú väčšiu pravdepodobnosť úniku počas prevádzky, čím sú koncoví používatelia vystavení bezpečnostným rizikám a prevádzkovým prerušeniam.
Globálny trh špirálovo vinutých tesnení pokračuje v expanzii, pričom projekcie odhadujú rast z 2,1 miliardy USD v roku 2026 na 3,5 miliardy USD do roku 2033, čo predstavuje zložené ročné tempo rastu 7,1 %. S rastúcim dopytom sa výrobcovia, ktorí investujú do spoľahlivého automatizovaného navíjacieho zariadenia, snažia získať podiel na trhu, zatiaľ čo konkurenti zápasia s nekonzistentnou kvalitou.
Okrem modernizácie zariadenia pomáha niekoľko prevádzkových postupov udržiavať konzistentný výkon navíjania:
1. Pravidelná kalibrácia: Overte napínacie zariadenia a rozmerové kontroly podľa špecifikácií výrobcu.
2. Preventívna údržba: Kontrolujte a vymieňajte ložiská, remene a opotrebované komponenty podľa plánu.
3. Kontrola kvality surovín: Stanovte vstupné kontrolné postupy pre kovové pásy a prídavné materiály.
4. Školenie operátorov: Dokonca aj pri automatizovanom zariadení sú vyškolení operátori nevyhnutní na monitorovanie a riešenie problémov.
5. Kontrola prostredia: Udržujte konzistentnú teplotu a vlhkosť vo výrobných priestoroch, aby ste minimalizovali variabilitu materiálu.
Implementáciou týchto postupov spolu s moderným automatickým navíjacím strojom pre špirálovo vinuté tesnenia môžu výrobcovia dosiahnuť konzistentnosť výroby, ktorá spĺňa najnáročnejšie priemyselné špecifikácie.
Odpoveď: Nerovnomerné napätie na kovovom páse a výplňovom materiáli je najčastejšou príčinou zvlnených, nerovnomerných tesnení. Keď sa napätie počas cyklu navíjania mení - v dôsledku opotrebovaných napínacích zariadení, nesprávnej kalibrácie alebo nekonzistentného podávania materiálu - výsledné tesnenie vyvíja zmeny hustoty a rozmerové nepravidelnosti. Moderné automatické navíjacie stroje riešia tento problém pomocou servopohonných systémov riadenia napätia, ktoré udržiavajú presné a konzistentné napätie počas každého cyklu navíjania. Tieto systémy s uzavretou slučkou nepretržite monitorujú napätie a vykonávajú úpravy v reálnom čase, čím eliminujú variabilitu, ktorá sužuje manuálne a poloautomatické operácie.
Odpoveď: Automatické navíjacie stroje zlepšujú efektivitu prostredníctvom niekoľkých mechanizmov. Po prvé, prevádzka riadená PLC eliminuje potrebu neustáleho nastavovania operátora počas výroby, čo umožňuje jednému operátorovi riadiť viacero strojov súčasne. Po druhé, funkcie automatického bodového zvárania a rezania pásov skracujú čas spracovania po navíjaní. Po tretie, programovateľné postupy výmeny umožňujú rýchle prepínanie medzi rôznymi veľkosťami tesnení a špecifikáciami. Napríklad KXT E300C dokáže vyrobiť tesnenie ANSI 6″ 150LB za 20 až 30 sekúnd, pričom prechod na inú veľkosť si vyžaduje len minúty, nie hodiny. Okrem toho automatizácia výrazne znižuje mieru šrotu tým, že zabezpečuje konzistentnú kvalitu vo všetkých výrobných sériách, priamo znižuje náklady na materiál a prácu pri prepracovaní.
Odpoveď: Pri hodnotení automatických navíjacích strojov zvážte päť kľúčových faktorov. Rozmerový rozsah: Uistite sa, že stroj dokáže prispôsobiť vami požadované veľkosti tesnenia – minimálne ID aj maximálne vonkajšie. Presné špecifikácie: Vyhľadajte zverejnené tolerancie; ±0,2 mm pre vonkajší priemer je typický priemyselný štandard. Riadiaci systém: Riadenie založené na PLC s programovateľnými parametrami umožňuje opakovateľnosť v rámci výrobných sérií. Kompatibilita materiálu: Overte si, či stroj dokáže spracovať špecifické druhy kovov (304, 316 atď.) a prídavné materiály (flexibilný grafit, PTFE atď.), ktoré používate. Infraštruktúra podpory: Zvážte možnosti technickej podpory výrobcu, dostupnosť náhradných dielov a zdokumentované postupy údržby. Výrobcovia ako Kaxite ponúkajú komplexné zdroje podpory vrátane technickej dokumentácie a pokynov na riešenie problémov, aby pomohli zákazníkom udržiavať optimálny výkon stroja počas celej životnosti zariadenia.
Nekonzistentné vinutie nie je nevyhnutnou realitou výroby špirálovo vinutých tesnení. Je to riešiteľný problém – taký, ktorý si vyžaduje pochopenie základných príčin variability a implementáciu riešení, ktoré sa zaoberajú mechanickými, materiálovými a procesnými faktormi riadenia.
Modernýautomatický navíjací stroj na špirálovo vinuté tesnenieposkytuje presnosť, opakovateľnosť a efektivitu, ktorým sa manuálne operácie nevyrovnajú. Investovaním do moderného vybavenia od osvedčených výrobcov, ako súKaxiteVýrobné tímy môžu odstrániť frustráciu z nekonzistentnej kvality, znížiť plytvanie materiálom a vyrobiť tesnenia, ktoré spoľahlivo fungujú v teréne.
S rozširujúcim sa globálnym trhom s tesneniami a rastúcimi očakávaniami kvality už nie je otázkou, či automatizovať operácie navíjania, ale ako rýchlo dokážete prechod uskutočniť.
